Monitor de Nível de Óleo microprocessado de alta precisão, recebe a informação do Indicador Magnético e exibe no display de 4 dígitos a variação entre 0 e 100% com 3 níveis de programação de alarmes configuráveis pelo usuário. Possui saída RS485 com protocolos Modbus RTU ou DNP 3.0.
Características
• Alimentação universal 48 a 265 Vcc/Vca;

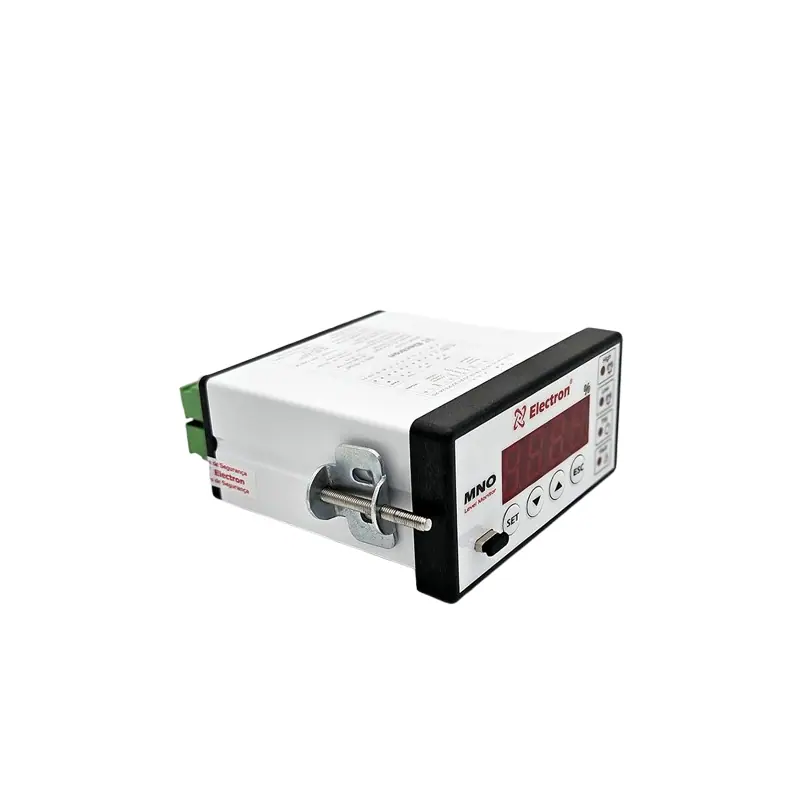

• Caixa de alta resistência mecânica, construída totalmente em alumínio padrão DIN IEC 61554;
• Tamanho reduzido 48x96x140mm;

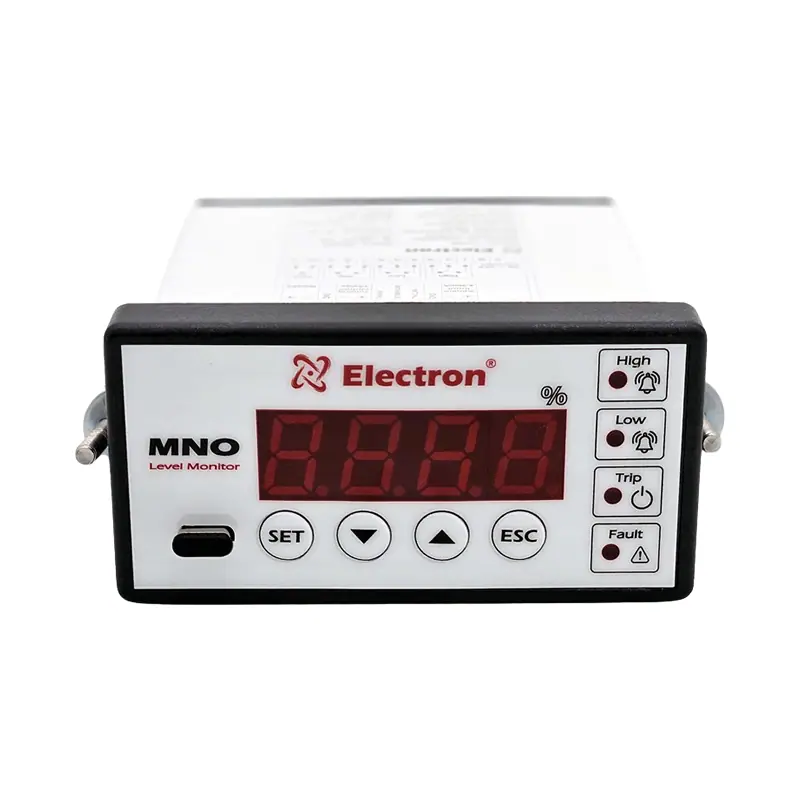

• Display de 4 dígitos de alta luminosidade altura de 20 mm e casa decimal de 13 mm (vermelho);
• Teclas de sensibilidade Táctil;
• Indicação de medição de nível de óleo de 0% a 100%;
• Precisão de 1 (uma) casa decimal;
• USB 2.0 frontal para parametrização através do software UseEasy™;
• 2 protocolos disponíveis, Modbus RTU e DNP3 (Level 1) para monitoramento remoto através de software SCADA e acesso a todos os parâmetros medidos e acionamento das saídas digitais;
• Auto Baud Rate de 2400 a 57.600 bps (Detecta Automaticamente a velocidade da rede de Comunicação);
• Entrada compensada para boia resistiva ou em 4 a 20mA;
• Faixa de medição de Nível de 0 a 100%;
• Armazena na memória o TAP máximo e mínimo atingido no período;
• Saída Digital RS-485 (ANSI/TIA/EIA-485-A) com protocolo Modbus RTU e DNP 3 (Level 1) para acesso remoto a todos os parâmetros medidos;
• Saída Analógica de 0 a 1 mA, 0 a 5 mA, 0 a 10 mA, 0 a 20 mA e 4 a 20 mA configurável diretamente no frontal;
• Contato para Indicação de Falhas (Watchdog);
• Contato de Alarme NAF para nível máximo com histerese programável;
• Contato de Alarme NAF para nível mínimo com histerese programável;
• Contato de Desligamento NAF temporizado, para nível máximo e ou mínimo que atingir o valor configurado;
• Tensão Aplicada (IEC 60255-5): 2kV / 60Hz / 1 min. (contra terra);• Tensão Aplicada (IEC 60255-5): 2kV / 60Hz / 1 min. (contra terra);
• Imunidade e Transitórios Elétricos (IEC 60255-22-1): 2,5kV / 1,1MHz / 2 seg. / 400 surtos/seg;
• Descargas Eletrostáticas (IEC 60255-22-2): Modo ar = 8kV / Modo contado = 6 kV; • Imunidade a perturbação eletromagnética irradiada (IEC61000-4-3): 80 a 1000 MHz / 10V/m;
• Imunidade a transitórios Elétricos Rápidos (IEC60255-22-4): Alim/Entr./Saídas =4KV/ comum 2kV;
• Imunidade a Surtos (IEC60255-22-5): fase/neutro 1KV, 5 por polar. (±) – fase-terra/neutro-terra 2KV, 5 por polar (±);
• Imunidade a perturbações Eletromagnéticas conduzidas (IEC 61000-4-6): 0,15 a 80 MHz / 10V/m;
• Ensaio Climático (IEC 60068-21-14):- 40ºC 80ºC / 72 horas;
• Resistência à Vibração (IEC 60255-21-1): 3 eixos / 10 a 150Hz / 2G / 160min/eixo;
• Resposta à Vibração (IEC 60255-21-1): 3 eixos / 0,075mm-10 a 58 Hz / 1G de 58 a 150 Hz / 8min/eixo;
