EHMI

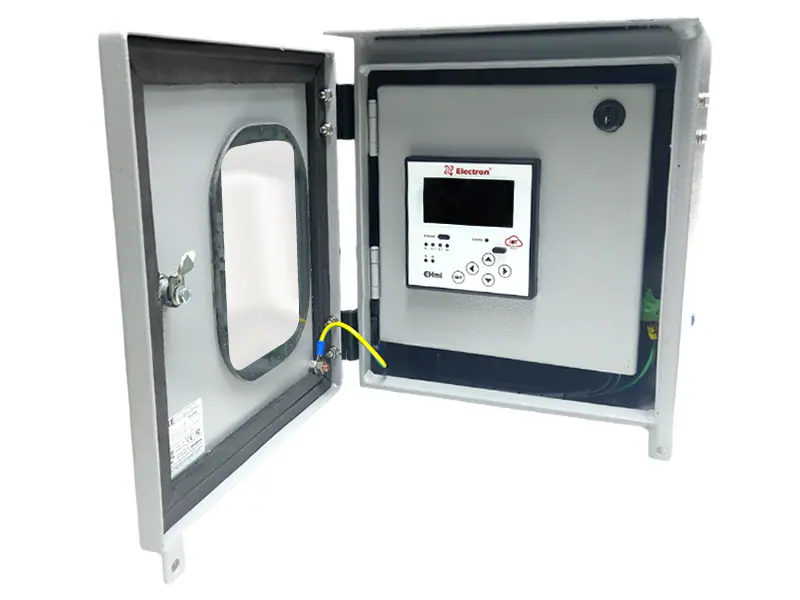

Interface Homem Máquina – Gateway IoT

Interface homem-máquina e gateway IoT para integrar sensores Modbus RTU, visualizar grandezas e conectar os equipamentos ao monitoramento remoto.

Configure sua cotação

Código PA / SKU: PA1161

Descrição

A EHMI – IOT é uma solução de monitoramento avançada e flexível, capaz de integrar equipamentos industriais e subestações em um ecossistema de IoT. Com sua capacidade de armazenamento, comunicação remota e compatibilidade com protocolos padrão do mercado, proporciona um monitoramento completo e eficiente, melhorando a segurança operacional e otimizando manutenções preditivas.

A EHMI – IOT se comunica com até 32 sensores através do protocolo Modbus RTU. Ela processa as grandezas recebidas, permitindo a aplicação de fórmulas matemáticas e a definição de unidades de medida antes de apresentá-las em seu display OLED. O display organiza as informações de até 32 equipamentos de forma estruturada por meio de páginas, facilitando a visualização e o acompanhamento dos dados monitorados.

A EHMI – IOT possui um modem WiFi integrado e antena embutida de 3 dBi e uma porta Ethernet com conector RJ45. Esse recurso, quando habilitado, permite conexão com a Internet e envio imediato dos dados coletados e medidos para um Servidor Broker MQTT. Os dados são acessíveis através da plataforma MONITRAFO.com, permitindo monitoramento remoto de equipamentos e subestações.

A EHMI utiliza protocolo MQTT e integra ferramentas avançadas como Inteligência Artificial, Machine Learning, Banco de Dados, Funções Programáveis, Cálculos Automáticos e Notificações. Em caso de perda de conexão, os dados são armazenados localmente e enviados posteriormente ao servidor.

Com a plataforma MONITRAFO, os usuários podem configurar projetos personalizados, acompanhar medições em tempo real e acessar relatórios detalhados de grandezas monitoradas, acionamentos, alarmes e manutenção preditiva. O monitoramento pode ser feito via navegador de internet ou aplicativo MONITRAFO, disponível para Android e iOS.

Quando integrada à plataforma MONITRAFO, a EHMI – IOT oferece um ecossistema completo de monitoramento e gestão de ativos elétricos, ampliando significativamente suas funcionalidades:

• Monitoramento Eficiente: Acesso a ferramentas avançadas de monitoramento, diagnóstico e prevenção de falhas diretamente da nuvem, permitindo flexibilidade e operação de qualquer lugar com acesso à internet.

• Alertas em Tempo Real: Notificações imediatas de falhas e alarmes via SMS, WhatsApp e e-mail, garantindo respostas rápidas a eventos críticos.

• Relatórios com Inteligência Artificial: Geração de relatórios detalhados com diagnósticos precisos, auxiliando na manutenção preventiva e na identificação de potenciais problemas antes que se tornem críticos.

• Dashboards Interativos: Visualização personalizada dos projetos através de modos como Dashboard, Overview e Mapa, facilitando a identificação de eventos ativos e a gestão eficiente dos ativos monitorados.

• Anunciador de Eventos: Notificação em tempo real para toda a equipe sobre ocorrências na subestação, promovendo colaboração eficaz e manutenção contínua dos equipamentos.

• Agenda de Manutenção: Recomendações periódicas de manutenção geradas pelos IEDs e pela inteligência artificial, assegurando o melhor desempenho e prolongando a vida útil dos sensores e ativos elétricos.

• Comunicação em Equipe: Integração e comunicação facilitada entre os membros da equipe através de notificações e chat na plataforma, otimizando a gestão de manutenção e mantendo um histórico de ações.

• API e Integrações: Suporte a diversas linguagens de programação e integração com sistemas ERP e plataformas IoT, como SAP, Oracle, Totvs, AWS, Google Cloud, Azure e IBM Watson, proporcionando flexibilidade e versatilidade no atendimento às necessidades específicas dos usuários.

Dados técnicos

Dimensões e Alimentação

• Equipamento quadrado de 98 mm com profundidade de 54 mm;

• Alimentação Universal 24-275 Vcc / Vca;

Interface Homem Máquina (IHM)

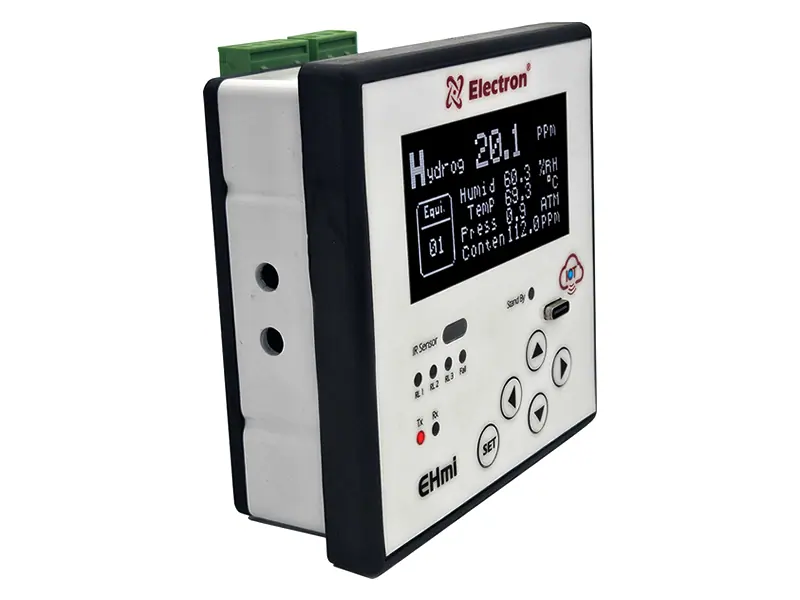

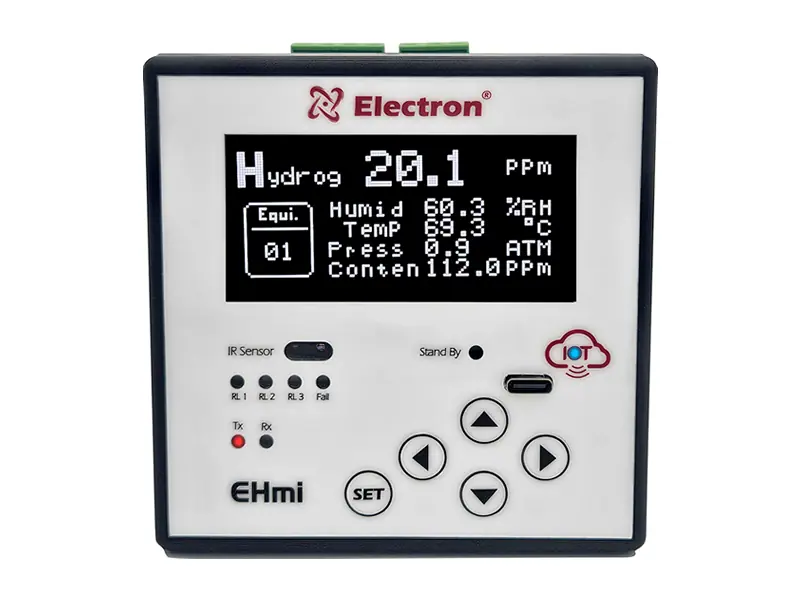

• Display OLED de alta visibilidade:
• Resolução 128 x 64 pixels

• Ajuste de contraste e inversão de cores

• Exibição organizada de até 32 equipamentos em páginas

• IPD (Intelligent Presence Detector): ativa o display automaticamente ao detectar usuário a 1,5m

• Relógio interno de alta confiabilidade:
• Indicação de HMS (horas, minutos, segundos)

• Backup de energia por supercapacitor (resiste a altas temperaturas, sem necessidade de substituição)

Protocolos de Comunicação

• Protocolo Modbus RTU: Permite a integração e comunicação eficiente com até 32 sensores ou equipamentos, garantindo a coleta e processamento de dados em tempo real.

• Gateway de Protocolos: As variáveis recebidas através da porta RS485 Modbus Master são disponibilizadas de forma transparente para a porta RS485 Slave e para porta Ethernet (RJ45) podendo ser enviada para o sistema SCADA utilizando os protocolos Modbus RTU e ou DNP3 que são nativos na EHMI.

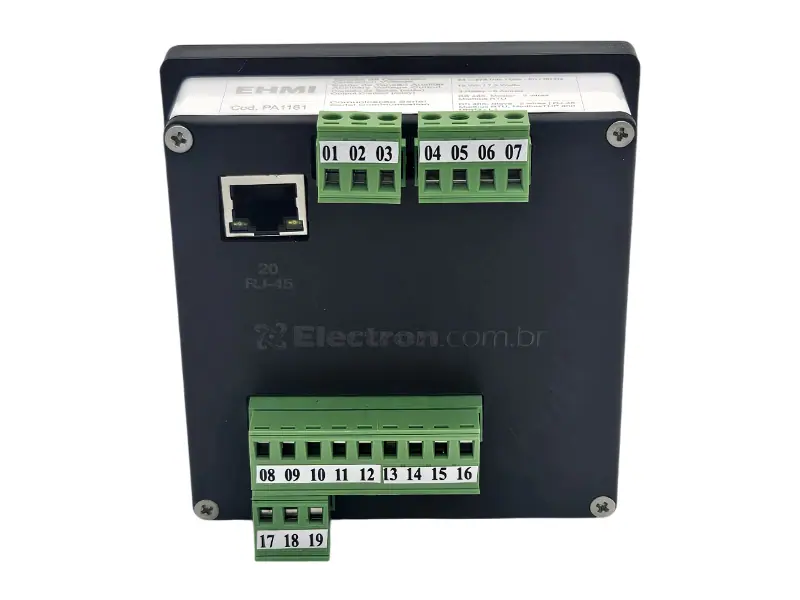

Portas de Comunicação

• 2 Portas RS-485:
o Padrão ANSI/TIA/EIA-485-A
o Half-duplex, multiponto, até 32 equipamentos
o Distância máxima: 1.200 metros
o Velocidade de 1.200 a 57.600 bps
o SLAVE: Modbus RTU, DNP3 Level 2, retransmissão dos dados recebidos
– MASTER: Modbus RTU, configurável, com tratamento de variáveis e fórmulas matemáticas
– Capacidade para até 32 sensores
– Tratamento das variáveis recebidas com aplicação de fórmulas matemáticas e unidades de medida configuráveis
– Organização inteligente no display OLED
– Relés programáveis para acionamento baseado em eventos da RS-485

• Modem WiFi:
o Conexão via 802.11 b/g/n/e/i
o Protocolo de segurança WPA/WPA2/WPA-Enterprise
o Criptografia AES/RSA/ECC/SHA
o Transmissão de até 150 Mbps com antena embutida 3 dBi

• Ethernet TCP/IP (RJ-45):
o Suporte a Modbus TCP, Modbus RTU e MQTT
o Integração com servidores e sistemas de monitoramento remoto

• USB Tipo-C:
o Versão 2.0, taxa de transferência de 480 Mbps
o Compatível com software Use Easy para parametrização
