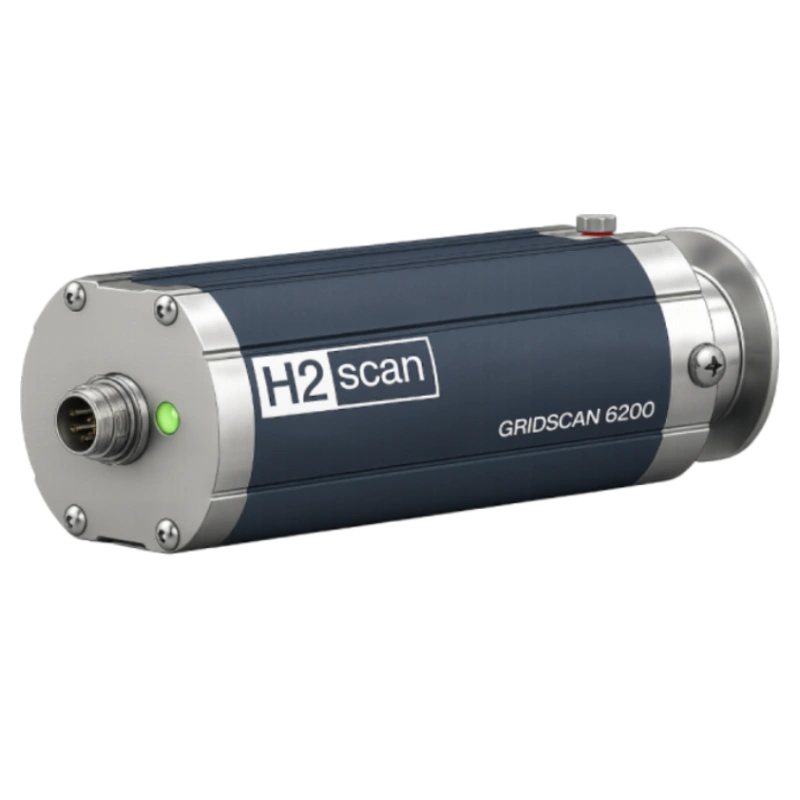

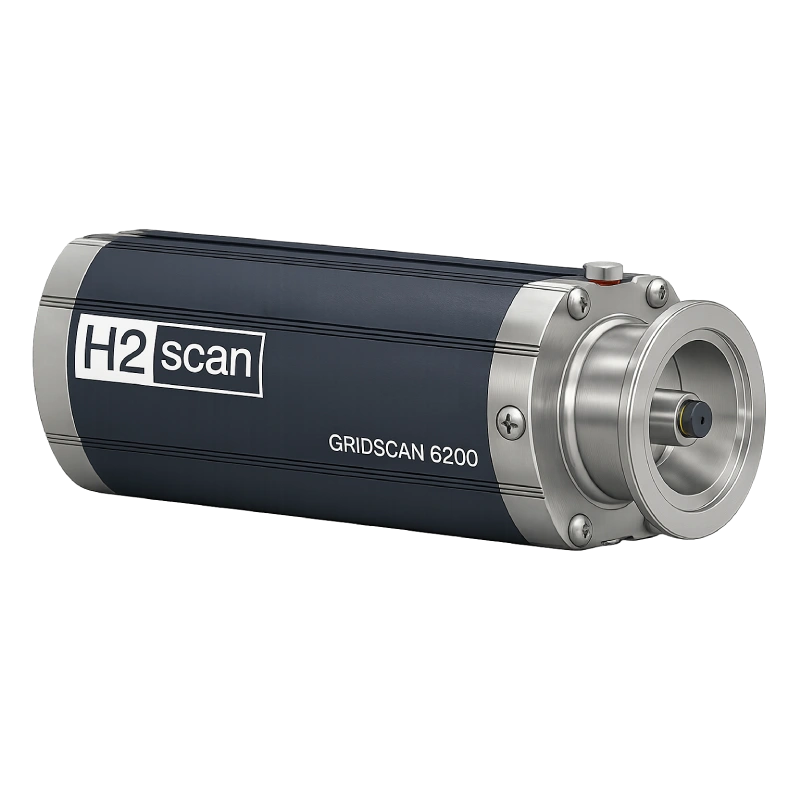

GDSCAN 6200
Monitor de Hidrogênio(H₂), Umidade, Pressão e Temperatura
Monitor de hidrogênio, umidade, pressão e temperatura do óleo para acompanhar a condição do transformador e apoiar a manutenção preditiva.
Descrição
O GRIDSCAN 6200 é um monitor de última geração para transformadores elétricos, desenvolvido pela H2scan. Sua função principal é fornecer diagnóstico preditivo avançado e monitoramento contínuo, integrando múltiplos sensores em um único dispositivo. Ele mede com precisão os níveis de hidrogênio (H₂), umidade, pressão e temperatura do óleo isolante, permitindo a detecção precoce de falhas dielétricas e a prevenção de eventos catastróficos.
O GRIDSCAN 6200 monitora quatro parâmetros cruciais para a saúde de transformadores elétricos:
- Hidrogênio (H₂): Considerado o primeiro gás de falha dielétrica, seu monitoramento é essencial para a detecção de superaquecimento interno.
- Umidade: O monitoramento da umidade é crítico para identificar a degradação do óleo isolante e prevenir curtos-circuitos internos.
- Pressão: As variações de pressão podem indicar anomalias operacionais e auxiliar na detecção de vazamentos estruturais.
- Temperatura: A medição da temperatura permite prever falhas térmicas e sobrecargas, contribuindo para a manutenção preventiva. Esses parâmetros, quando monitorados continuamente, fornecem uma visão abrangente do estado operacional do transformador, permitindo intervenções antes que problemas menores se tornem críticos.
Dados técnicos
PRINCIPAIS DIFERENCIAS TÉCNICOS
1. Sensor de Hidrogênio de Alta Precisão
• Faixa de medição: 25 a 5000 ppm
• Precisão: ± 20% da leitura ou ± 25 ppm, o que for maior
• Repetibilidade: ± 10% da leitura ou ± 25 ppm
• Tempo de resposta: < 60 minutos após contato com H₂
• Baixa interferência cruzada: menos de 2% de sensibilidade a CO, CO₂ e hidrocarbonetos
• Tecnologia de estado sólido patenteada: não requer consumíveis nem recalibração
2. Monitoramento Contínuo de Umidade
• Faixa de medição: 0 a 95% de umidade relativa
• Precisão:
o ±2% RS em faixa inferior a 20%
o ±8% RS entre 20-50%
• Repetibilidade: ±2% RS
3. Medição de Pressão com Alta Confiabilidade
• Faixa de medição: 0 a 205 kPa (0 a 30 psia) absoluto
• Precisão: ± 2% FS
• Repetibilidade: ± 0,01% FS
• Capacidade de detecção de variações de pressão associadas a vazamentos e impactos mecânicos
4. Sensor de Temperatura para Condições Críticas
• Faixa de medição: -40°C a 125°C
• Precisão: ± 0.1°C
• Repetibilidade: < 2°C
ROBUSTEZ E OPERAÇÃO EM AMBIENTES EXTREMOS
• Temperatura operacional: -40°C a 70°C
• Resistência a submersão: IP68 (imersão em água até 7,6 metros por 14 dias)
• Compatível com óleos isolantes: mineral, silicone, éster natural e sintético
• Resistência a ambientes marinhos: compatível com IEC 60068-2-11 (névoa salina)
• Pressão operacional no sensor: 0.1 a 2 bar absoluto (1.45 a 30 psi)
• Altitude operacional: até 3000 metros acima do nível do mar
COMUNICAÇÃO E INTEGRAÇÃO
• Protocolo de saída: RS-485, Modbus RTU
• Compatível com EHMI e SCADA
• Armazenamento dinâmico de dados
• Conectividade flexível: opção de comunicação cabeada ou sem fio
ESPECIFICAÇÕES MECANICAS E ELÉTRICAS
• Dimensões: 19.4 x 8.8 x 6.7 cm (7.63 x 3.47 x 2.65 pol.)
• Peso: 1.82 kg (4.01 lb)
• Tensão de alimentação: 12 a 30 VDC
• Consumo máximo: 12W
