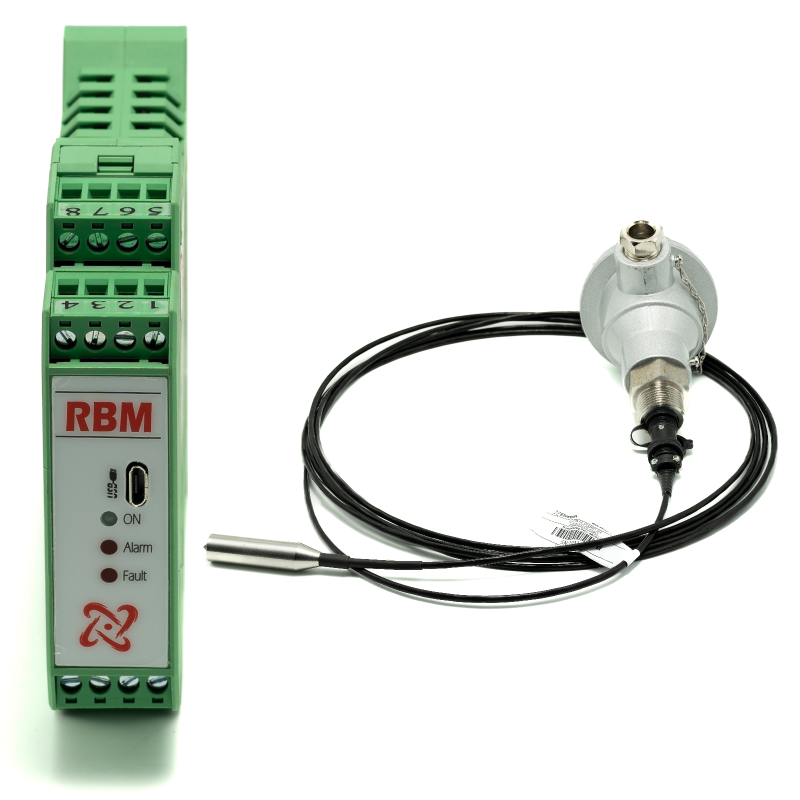

Relé de Bolsa e Membrana para monitoração online e detecção de ruptura de bolsa de selagem de Transformadores de Potência e Reatores. Também pode ser aplicado na detecção de vazamentos de fluidos, já que sensor funciona por difração de luz, possuindo saída RS485 com protocolos Modbus RTU ou DNP 3.0.
Características
• Alimentação universal 48 a 265 Vcc/Vca;

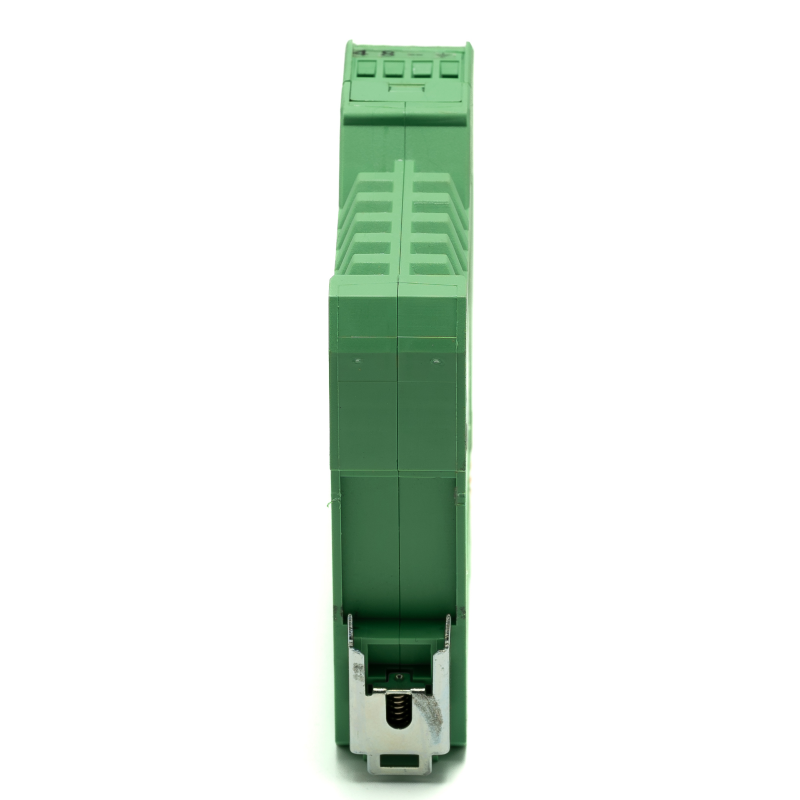

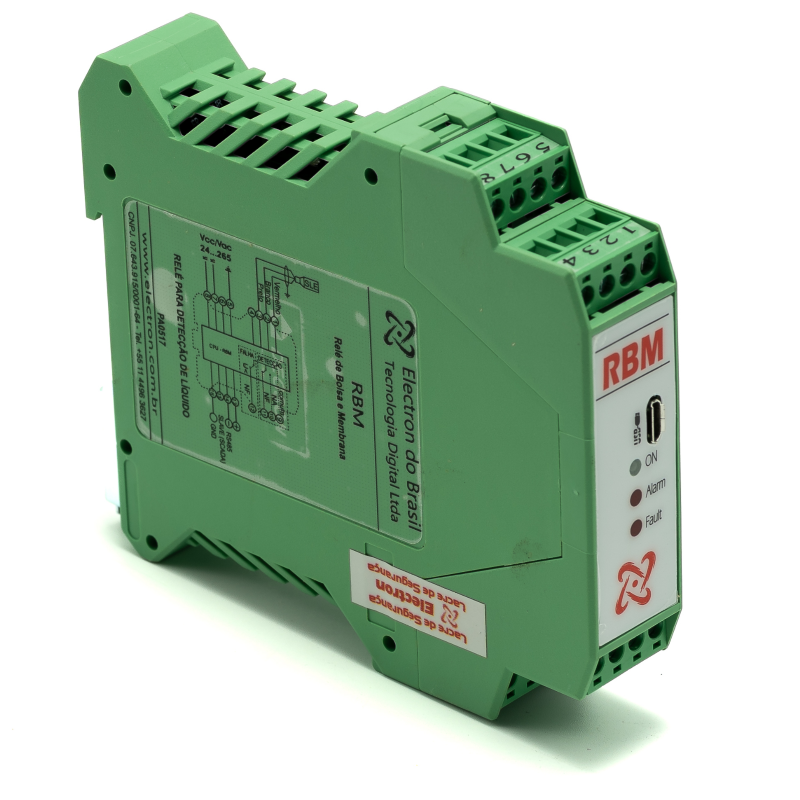

• Caixa Compacta com 22,5x100x113,5 mm em ABS para trilho DIN 35 mm;
• Conectores com exclusivo sistema “Pluggleble System“ (Plugável);
• USB 2.0 frontal para parametrização através do software UseEasy™;
• 2 protocolos disponíveis, Modbus RTU e DNP3 (Level 1) para monitoramento remoto através de software SCADA e acesso a todos os parâmetros medidos e acionamento das saídas digitais;
• Auto Baud Rate de 2400 a 57.600 bps (Detecta Automaticamente a velocidade da rede de Comunicação);

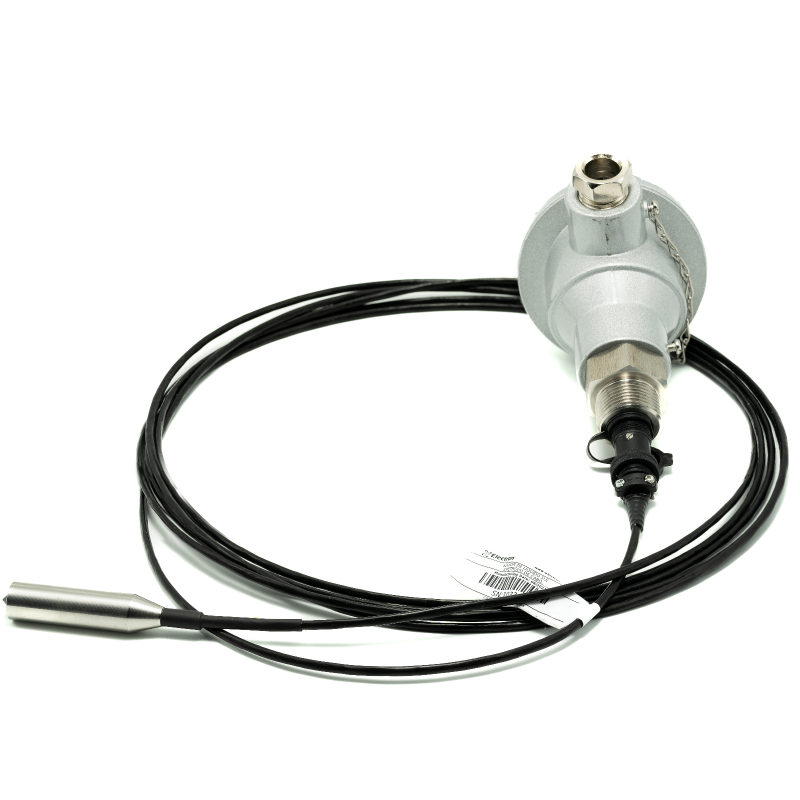

• Sensor em Aço Inoxidável AISI-304;
• Dimensões 14×70 / M16x70mm;
• Saída Digital RS-485 (ANSI/TIA/EIA-485-A) com protocolo Modbus RTU e DNP 3 (Level 1) para acesso remoto a todos os parâmetros medidos;
• 1 Relé de 6A com contato NAF com lógica programável;
• 1 Relé de 6A com contato NF para indicação de falhas no instrumento ou no sensor (watchdog);
• Tensão Aplicada (IEC 60255-5): 2KV / 60Hz / 1 min. (contra terra);
• Impulso de Tensão (IEC 60255-5): 1,2/50µseg. / 5KV/ 3neg. e 3 pos. / 5 segs. Intervalo;
• Imunidade a transitórios Elétricos (IEC 60255-4) (IEC 60255-6): 2,5KV / 1,1 MHz / 2seg, 400 surtos/seg. – Ciclos;
