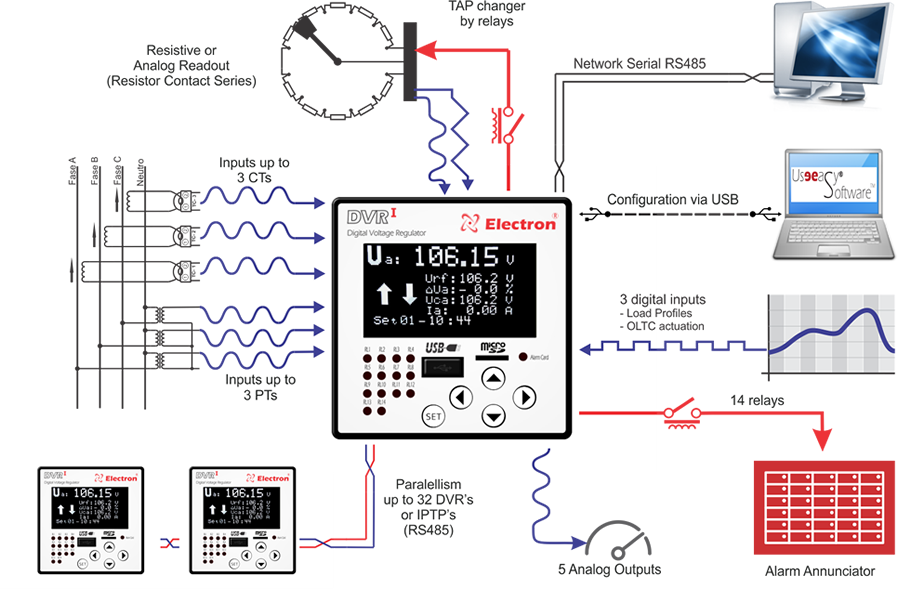

O Relé Regulador de Tensão – DVRI foi desenvolvido para monitorar e regular a tensão automaticamente de transformadores que possuem comutadores sob carga de até 51 posições de TAP (ANSI 90), o DVR mede e indica o desvio da tensão de referência e controla através de comandos no comutador a tensão de linha da rede considerando as compensações de acordo com os perfis de carga previamente programados com até 8 conjuntos de valores diferentes com entrada por horário pré-estabelecido ou por comando
Características

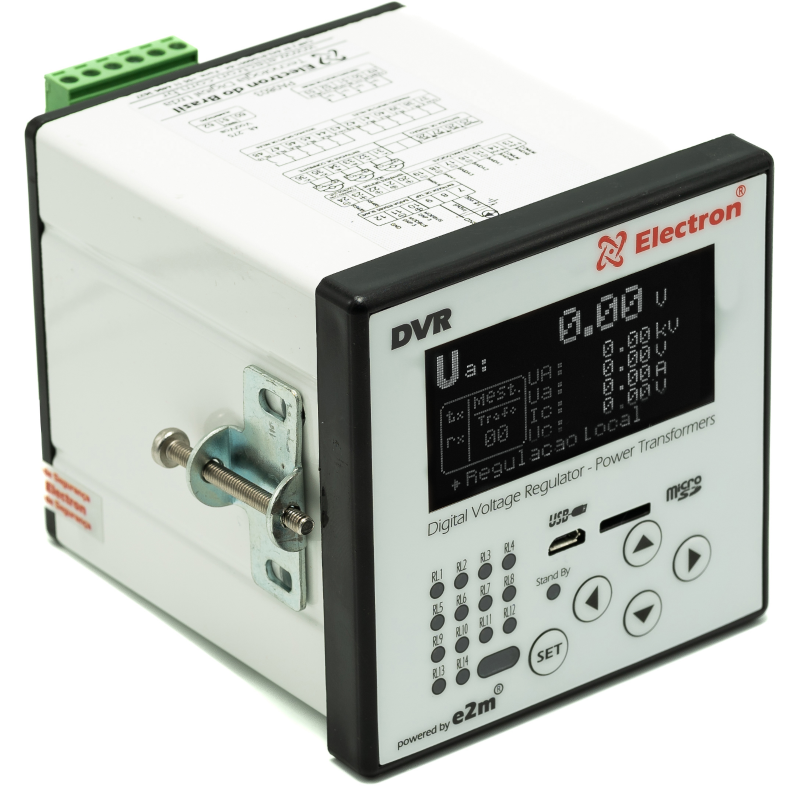

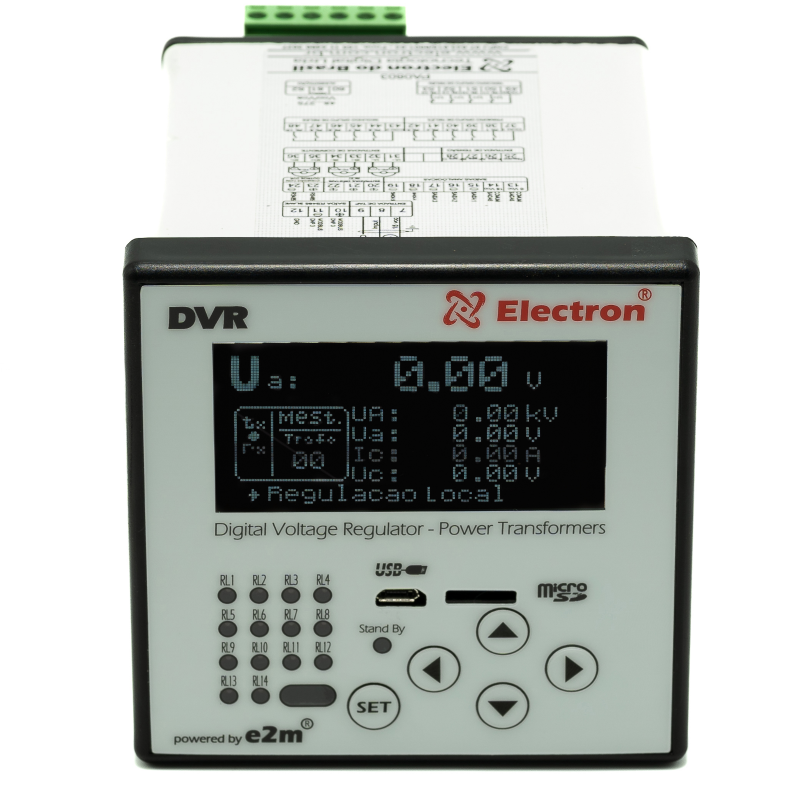

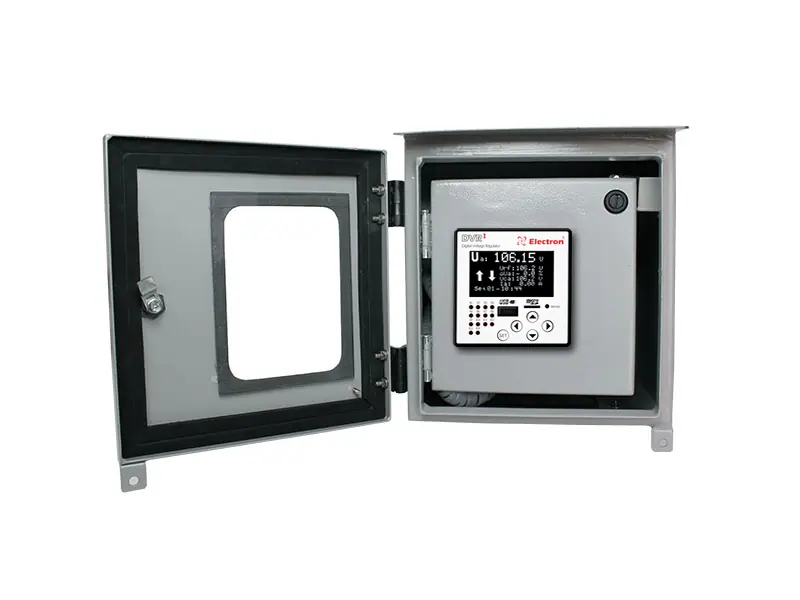

• Display de OLED com capacidade gráfica de 128 x 61 pixels, com ajuste de contraste e inversão das cores de fundo e letras, legível em qualquer condição de iluminação, inclusive exposto diretamente ao sol;
• 8 conjuntos de ajuste para compensação de queda na linha por ajustes de resistência e reatâncias ou pelo método simplificado de percentual de queda de tensão, (compensação Z) com programação por horário ou comando externo;
• 14 LED’s para indicação da atuação dos relés programáveis com indicação no display do evento atuante;
• Watchdog que supervisiona a integridade da conexão com a coroa potenciométrica, bem como a mudança de TAP quando enviado o comando;
• 5 teclas de navegação com sensibilidade táctil;
• Indicação de eventos e falhas por escrito no display (Anunciador) e descrição dos relés que estão acionados;
• Indicação da leitura numérica simples, numérica bilateral e alfanumérica;
• Função multimedidor, indicação de tensão (Vca) das 3 fases na tela, indicação de corrente (AC) das 3 fases, desvio de percentual e valor da tensão de referência,
potência ativa, reative e aparente das 3 fases, percentual de carga do transformador, fator de potência (cos φ) e frequência das 3 fases;
• Defasagem TP/TC ajustável de 0 a 330°, permitindo conexões de TP e TC em fases diferentes ou nas 3 fases;
• Bloqueio do CDC em caso de sobrecorrente, corrente reversa e subtensão configurável pelo usuário;
• Bloqueio do CDC eou diminuição rápida de tensão;
• Bloqueio automático do comutador disparado;
• 8 conjuntos de ajuste para compensação de queda na linha por ajustes de resistência e reatâncias ou pelo método simplificado de percentual de queda de tensão, (compensação Z) com programação por horário ou comando externo;
• Tempos de atuação independentes para subir e baixar tensão, com modos de temporização linear, linear em degraus ou curva intensa;
• Porta de comunicação frontal USB 2.0 com conector tipo A para download e upload das configurações através do software USEEASY;
• Saída Digital RS485 2 fios (ANSI/TIA/EIA-485-A) com 2 protocolos disponíveis, Modbus RTU e DNP3 (Level2) para monitoramento remoto através de software SCADA e acesso a todos os parâmetros medidos e acionamento das saídas digitais;
• Auto Baud Rate de 2.400 a 57.600 bps (Detecta Automaticamente a velocidade da rede de Comunicação);
• Possui 5 saídas analógicas (ativas 15Vcc ou passivas) com resolução de 12 bits padrão NAMUR NE43 com range e escala de configurável que pode ser de 0 a 1mA, 0 a 5mA, 0 a 10mA, 0 a 20mA ou 4 a 20mA, com possibilidade de configurar nas saídas qualquer das grandezas medidas ou calculadas;
• Entrada frontal para cartão tipo MicroSDcard de 8Gb que possibilita o armazenamento de até 10 anos dos dados medidos e calculados no Mastertemp;
• Armazenamento por tempo e variação das medições, podendo ser configurável o intervalo de gravação entre 5 até 180 minutos, e o valor de variação que deve ser desprezado entre 1°C a 10°C e 100 mA a 1 A

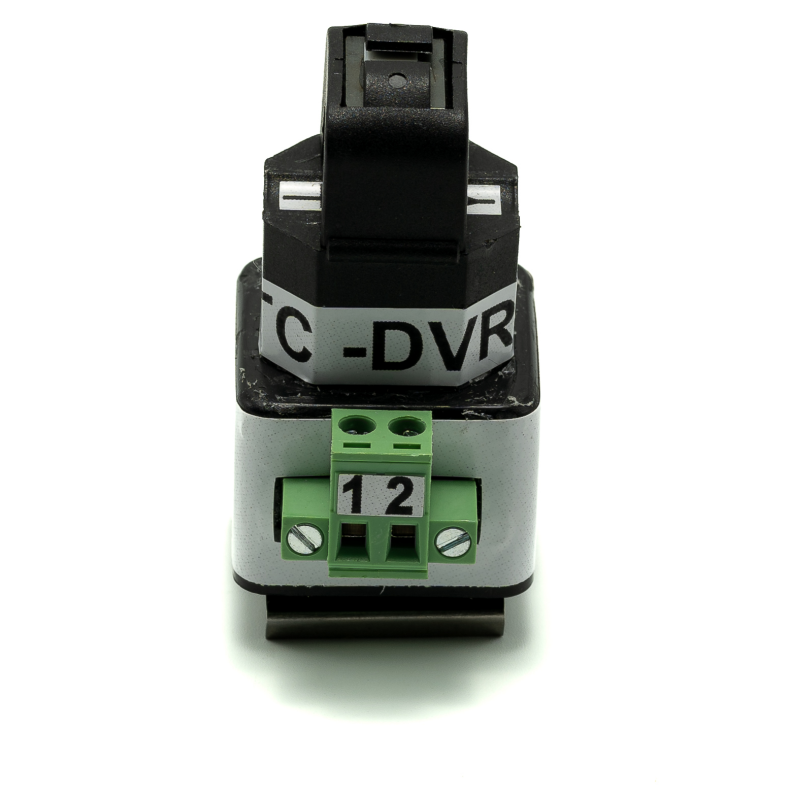

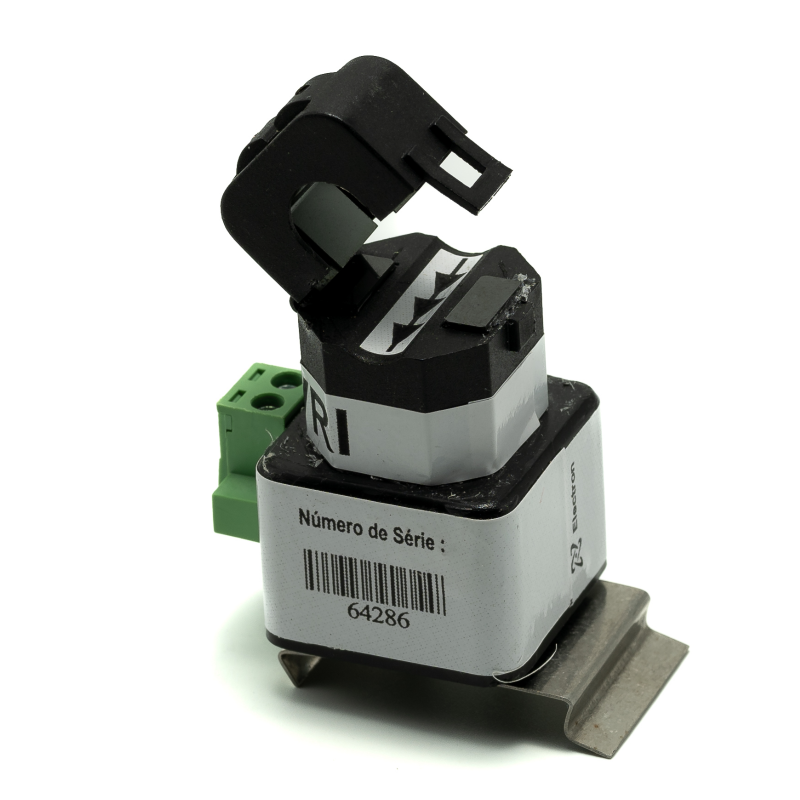

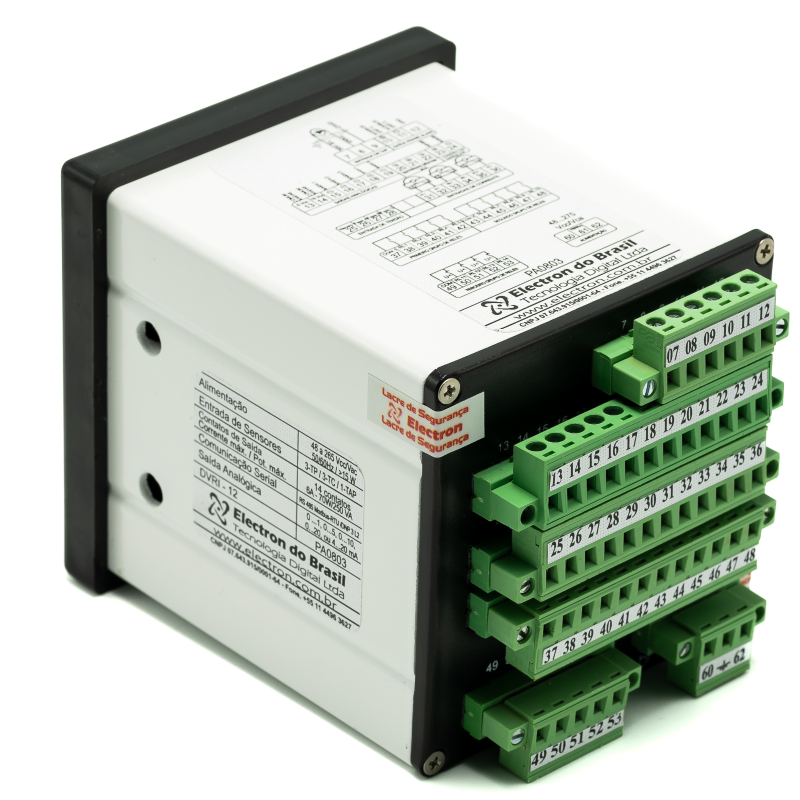

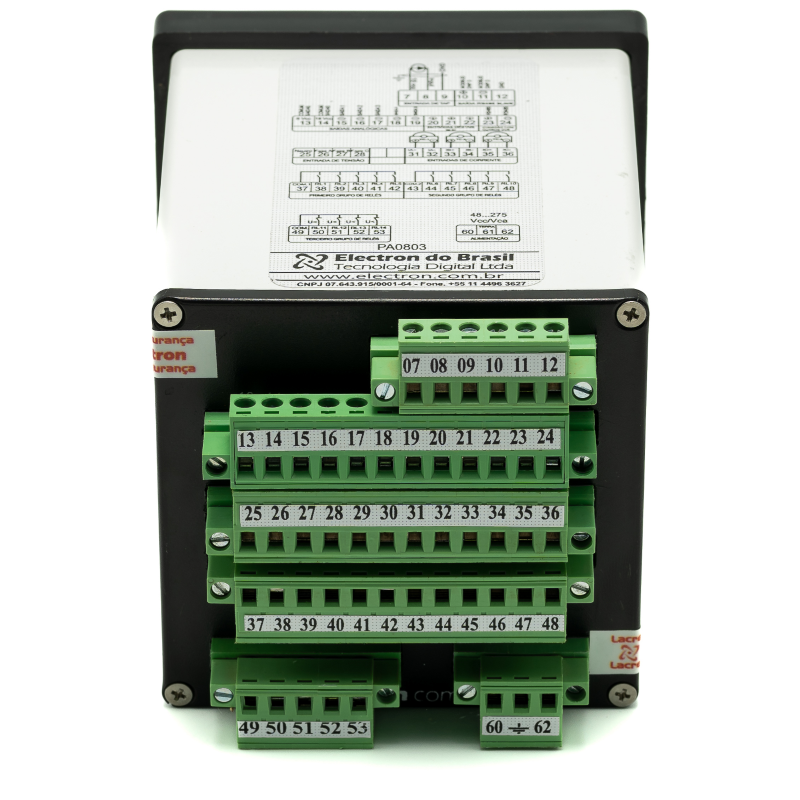

• 3 entradas de corrente que utilizam TC’s seccionáveis tipo Split-Core para medir até 10 Amperes (AC);
• 1 entrada resistiva (3 fios) para até 5K Ohms ou analógica de 4 a 20 mA para indicação de até 51 posições de TAP com reconhecimento automático do passo da coroa potenciométrica;
• 3 entradas digitais programáveis (Contato Seco);
• Comandos remotos através de conexões cabeadas das entradas digitais ou comunicação MODBUS RTU e DNP3 L2 para dar os comandos de SUBIR / BAIXAR tensão ou selecionar o conjunto de regulação;
• 14 Relés programáveis de 6 Amperes/250 Vca;
