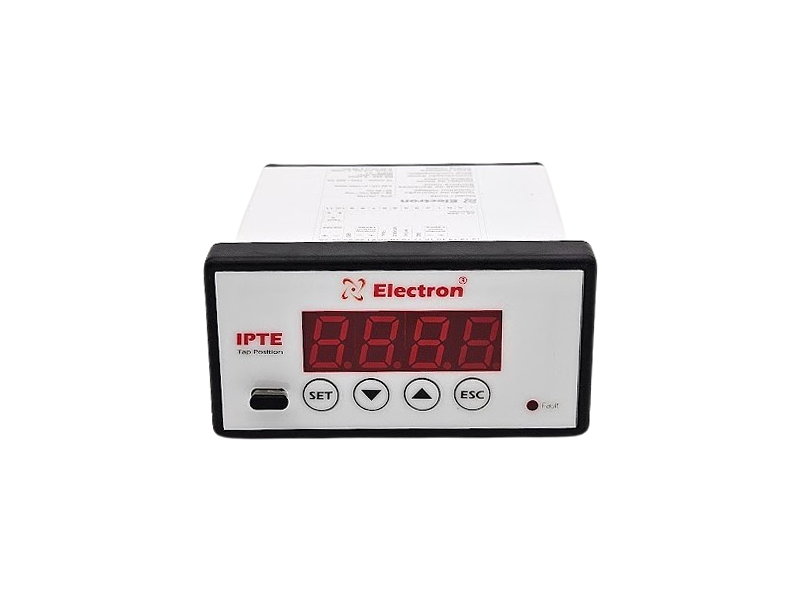

Indicador de Posição de TAP microprocessado para indicação de até 51 posições, com modo de apresentação de posição totalmente configurável pelo usuário, podendo ser instalado em todos os comutadores sob carga existentes atualmente ou comutadores a vazio com chave resistiva. Possui saída RS485 com protocolos Modbus RTU e DNP 3.0.
Características
• Alimentação universal 48 a 265 Vcc/Vca;
• Caixa de alta resistência mecânica, construída totalmente em alumínio padrão DIN IEC 61554;
• Tamanho reduzido 48x96x140mm;
• Display de 4 dígitos de alta luminosidade altura de 20 mm e casa decimal de 13 mm (vermelho);
• Teclas de sensibilidade Táctil;
• Indicação de posição de TAP;
• USB 2.0 frontal para parametrização através do software UseEasy™;
• 2 protocolos disponíveis, Modbus RTU e DNP3 (Level 1) para monitoramento remoto através de software SCADA e acesso a todos os parâmetros medidos e acionamento das saídas digitais;
• Auto Baud Rate de 2400 a 57.600 bps (Detecta Automaticamente a velocidade da rede de Comunicação);
• Entrada de sinal da Coroa Potenciométrica (mA ou Resistivo);
• Faixa de medição de 0 a 50 Posições (0 a 5000 Ohms) passo máximo de 100 Ohms;
• Armazena na memória o TAP máximo e mínimo atingido no período;
• Saída Analógica de 0 a 1 mA, 0 a 5 mA, 0 a 10 mA, 0 a 20 mA e 4 a 20 mA configurável diretamente no frontal;
• Saída Digital RS-485 (ANSI/TIA/EIA-485-A) com protocolo Modbus RTU e DNP 3 (Level 1) para acesso remoto a todos os parâmetros medidos;
• Contato para Indicação de Falhas (Watchdog);
• Tensão Aplicada (IEC 60255-5): 2kV / 60Hz / 1 min. (contra terra);
• Imunidade e Transitórios Elétricos (IEC 60255-22-1): 2,5kV / 1,1MHz / 2 seg. / 400 surtos/seg;
• Descargas Eletrostáticas (IEC 60255-22-2): Modo ar = 8kV / Modo contado = 6 kV;
• Imunidade a perturbação eletromagnética irradiada (IEC61000-4-3): 80 a 1000 MHz / 10V/m;
• Imunidade a transitórios Elétricos Rápidos (IEC60255-22-4): Alim/Entr./Saídas =4KV/ comum 2kV;
• Imunidade a Surtos (IEC60255-22-5): fase/neutro 1KV, 5 por polar. (±) – fase-terra/neutro-terra 2KV, 5 por polar (±);
• Imunidade a perturbações Eletromagnéticas conduzidas (IEC 61000-4-6): 0,15 a 80 MHz / 10V/m;
• Ensaio Climático (IEC 60068-21-14):- 40ºC 80ºC / 72 horas;
• Resistência à Vibração (IEC 60255-21-1): 3 eixos / 10 a 150Hz / 2G / 160min/eixo;
• Resposta à Vibração (IEC 60255-21-1): 3 eixos / 0,075mm-10 a 58 Hz / 1G de 58 a 150 Hz / 8min/eixo;
