O Monitor de Temperatura MASTERTEMP® foi desenvolvido para monitorar a temperatura de óleo e até 3 enrolamentos, comandar ventilação, proteger transformadores de potência e de distribuição (ANSI 49I e ANSI 49).

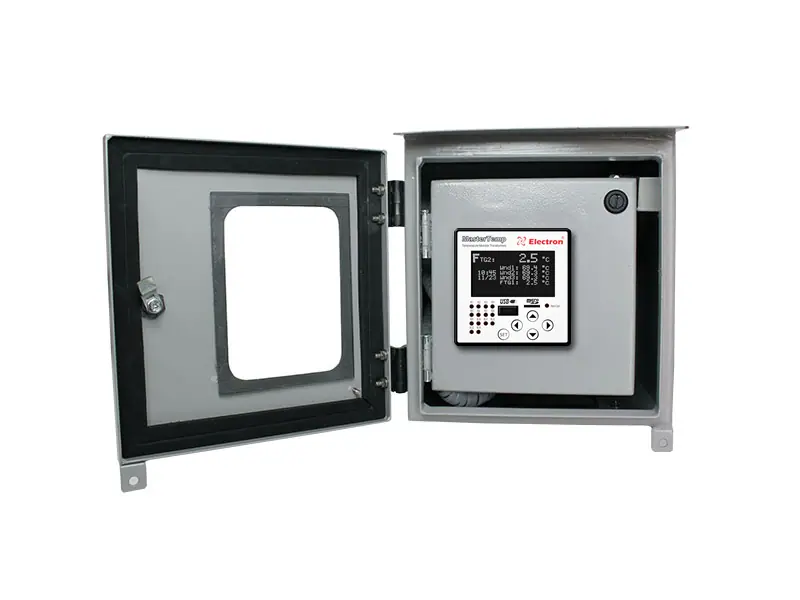

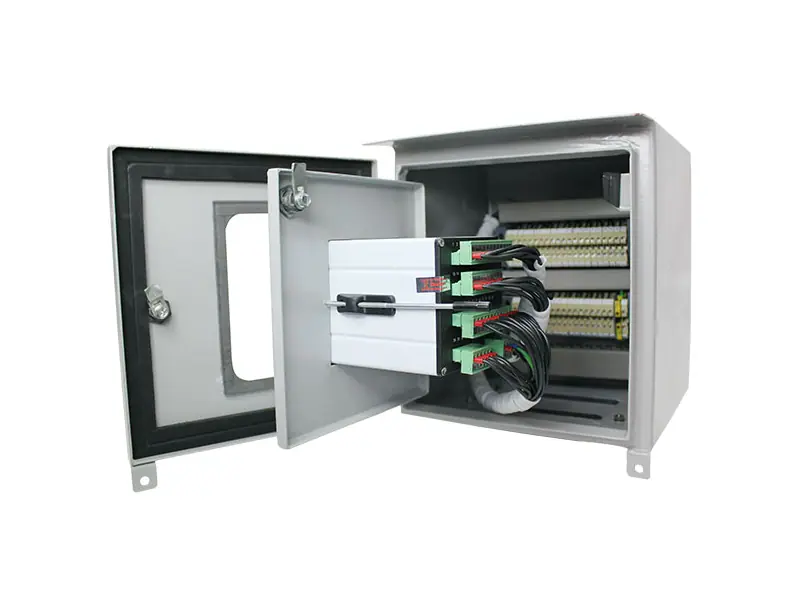

O MASTERTEMP® foi construído obedecendo a rigorosos padrões de qualidade e utiliza componentes eletrônicos de última geração (SMD), o seu hardware foi projetado para suportar severas condições de trabalho, tudo isso protegido por um gabinete feito de alumínio dentro dos padrões da norma DIN IEC 61554, estas características lhe permite ser instalado diretamente no painel de transformadores de potência e reatores, em painéis no pátio de subestações de energia, plataformas marítimas e indústrias químicas.
Características

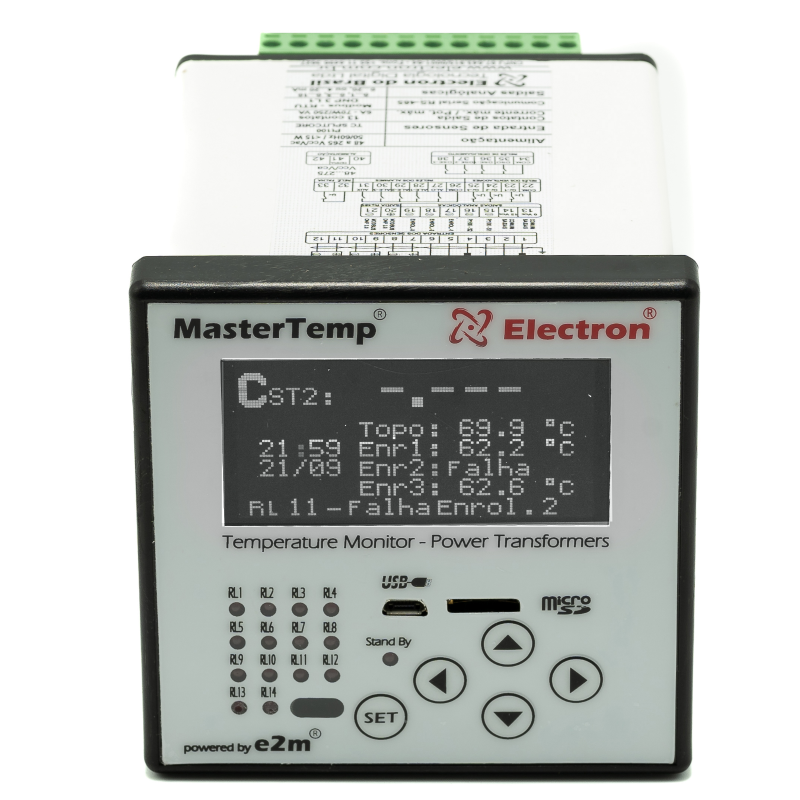

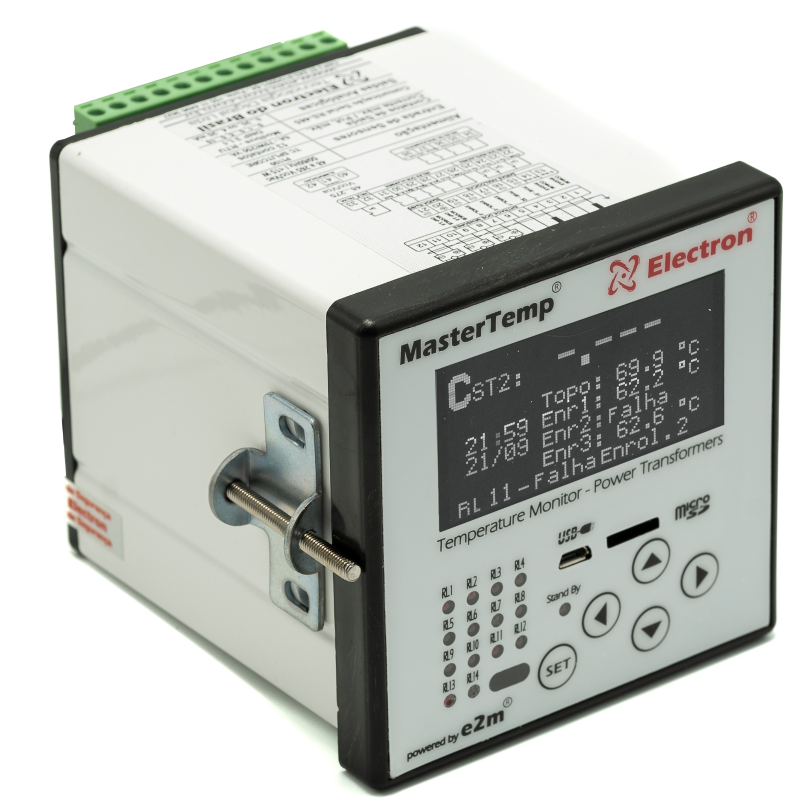

• Display de OLED com capacidade gráfica 128 x 64 pixels, com ajuste de contraste e inversão das cores de fundo e letras, legível em qualquer condição de iluminação, inclusive exposto diretamente ao sol.
• Tela principal com indicação simultânea de 5 grandezas monitoradas e com possibilidade de apresentação na primeira linha em destaque as grandezas selecionadas em modo SCAN;
• Relógio com indicação de HMS, em caso de falta de energia e ou alimentação não perde as configurações por até 240 horas, utiliza para backup de energia super-capacitor para altas temperaturas de operação e nunca requer substituição;
• 5 teclas de navegação com sensibilidade táctil;
• 14 Led´s no Frontal que possibilitam a identificação mesmo à distância da existência de relés acionados;
• Indicação de eventos e falhas por escrito no display (Anunciandor) e descrição dos relés que estão acionados;
• Menus intuitivos para configuração, indicação, acionamentos, manutenção e parâmetros do transformador, protegidos por senha de acesso e em 2 idiomas (português e Inglês);
• Consulta no menu de indicações das temperaturas máximas atingidas pelos sensores;
• Consulta no menu de indicações do tempo de funcionamento de cada grupo de ventilação;
• Consulta no menu de indicações do gradiente final de cada enrolamento do transformador;
• Consulta no menu de indicações do carregamento percentual de cada enrolamento do transformador;
• Consulta no menu de indicações das correntes medidas pelo do TC externo TC externo (Split core / Clamp);
• Consulta no menu de indicações das correntes no enrolamento do transformador (valor calculado);
• Consulta no menu de indicações do carregamento de cada enrolamento do transformador (valor calculado);
• Consulta no menu de indicações da perda de vida de cada enrolamento e a vida remanescente de cada enrolamento;
• Cálculo de Imagem Térmica (Hot Spot) baseado nas normas IEC 60076-7, IEEE C57.91 e NBR 5356-7:2017;
• Cálculo display de percentual de carregamento do transformador;
• Cálculo do Gradiente Final de temperatura para a carga atual (óleo-enrolamento);
• Cálculo de perda de vida da Isolação selecionável para Kraft (55°C), Termo estabilizado (65°C) e Nomex (95°C) baseado na teoria de Arrhenius, e indicação de vida remanescente da isolação em horas e dias.
• Calculo do diferencial de temperatura entre dois sensores PT100 para monitoramento de defeitos no comutador ou monitoramento da eficiência da refrigeração.
• Monitoramento do tempo de funcionamento dos ventiladores (Horímetro) com alarme programável para aviso de manutenção;
Funções Especiais para Melhoria do Desempenho do Transformador
• Acionamento de até 3 grupos de ventilação por temperatura e ou por percentual de carregamento do transformador com inter-travamento temporizado;
• Inversão Automática de acionamento entre os 3 Grupos de Ventilação;
• Contato de desligamento configurado por temperatura e ou percentual de carregamento do transformador;
• Função de exercício de ventilação com calendário de programação para funcionamento automático;
• Porta de comunicação frontal USB 2.0 com conector tipo A para download e upload das configurações através do software USEEASY;
• Saída Digital RS485 2 fios (ANSI/TIA/EIA-485-A) com 2 protocolos disponíveis, Modbus RTU e DNP3 (Level2) para monitoramento remoto através de software SCADA e acesso a todos os parâmetros medidos e acionamento das saídas digitais;
• Auto Baud Rate de 2.400 a 57.600 bps (Detecta Automaticamente a velocidade da rede de Comunicação);
• Possui 5 saídas analógicas (ativas 15Vcc ou passivas) com resolução de 12 bits padrão NAMUR NE43 com range e escala de configurável que pode ser de 0 a 1mA, 0 a 5mA, 0 a 10mA, 0 a 20mA ou 4 a 20mA, com possibilidade de configurar nas saídas qualquer das grandezas medidas ou calculadas;
• Entrada frontal para cartão tipo MicroSDcard de 8Gb que possibilita o armazenamento de até 10 anos dos dados medidos e calculados no Mastertemp;
• Armazenamento por tempo e variação das medições, podendo ser configurável o intervalo de gravação entre 5 até 180 minutos, e o valor de variação que deve ser desprezado entre 1°C a 10°C e 100 mA a 1 A;
• Memória interna não volátil que armazena as temperaturas máximas atingidas nos sensores PT100 e nos enrolamentos do transformador,
• 2 entradas para medição de temperatura com sensor tipo PT100 3 fios (EN 60751 – DIN 43760) para faixa de medição de -50°C a 250°C com precisão de 0,25% (FS) e indicação de 1 casa decimal, umas das entradas obrigatoriamente é utilizada para medição de temperatura do topo do óleo do transformador e a outra pode ser configurada para:
• Medição de temperatura do óleo do Comutador com alarme de diferencial configurável para detecção de defeitos no comutador;
• Medição da temperatura inferior do tanque ou saída do radiador com indicação do diferencial entre a temperaturas do topo do óleo, utilizado para medir a eficiência do sistema de refrigeração do transformador;
Medição de um segundo ponto de temperatura do topo do óleo do transformador com indicação da média de temperatura entre os dois sensores e backup automático em caso de falha de um dos sensores;
• Medição de Temperatura Ambiente para utilização no cálculo de carregamento admissível do transformador;

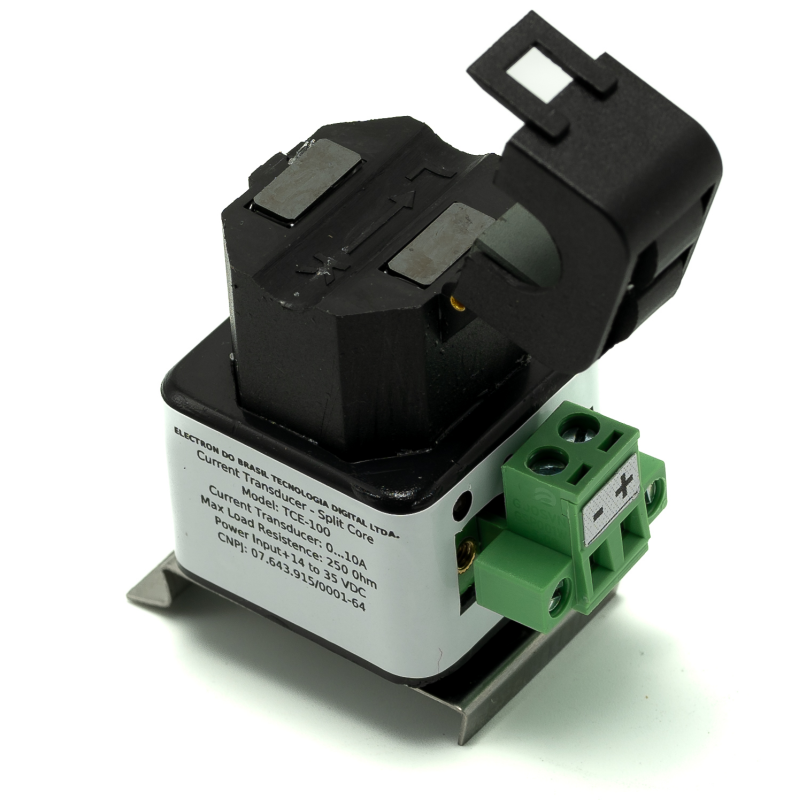

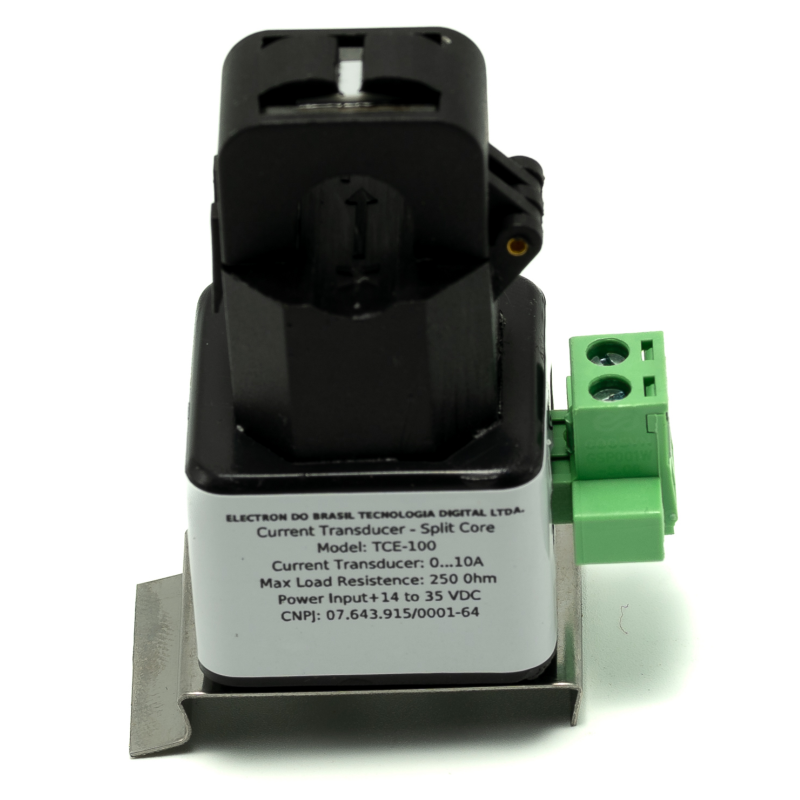

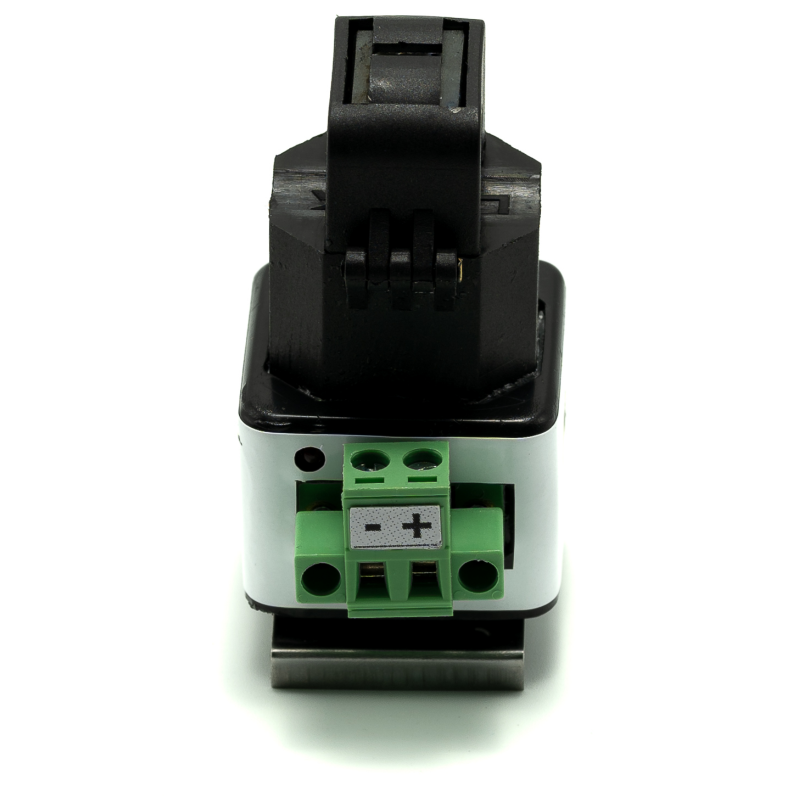

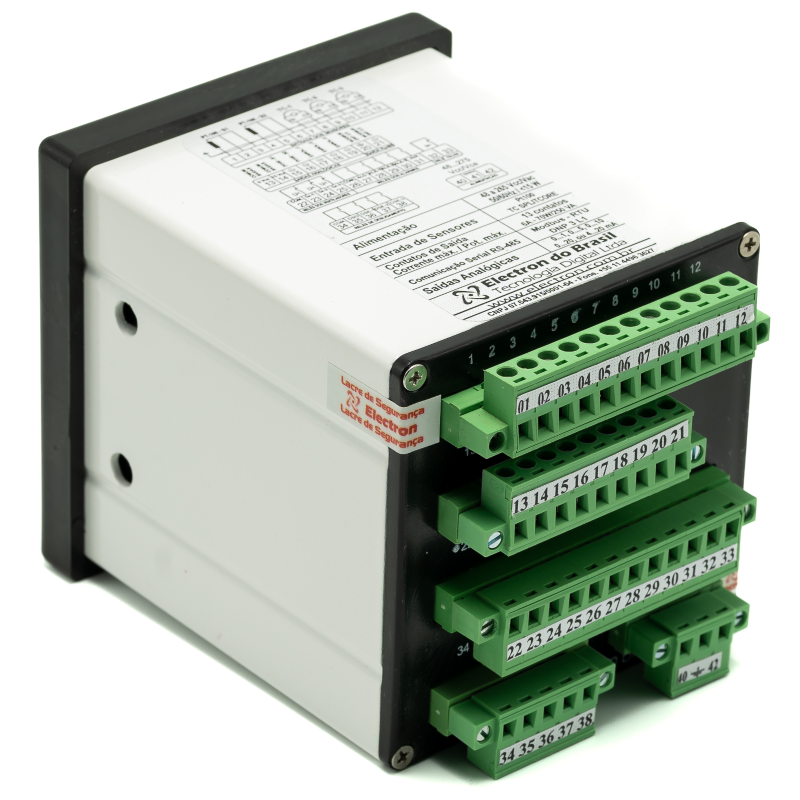

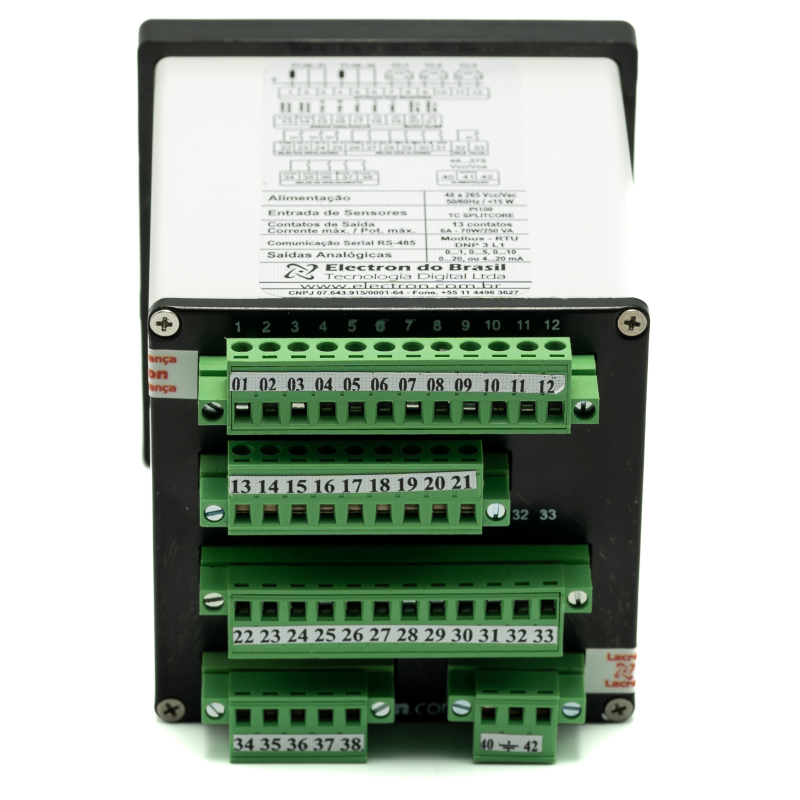

• 3 Entradas permanentes de medição de corrente de 0 a 10 Ampères para o cálculo de imagem térmica, utiliza TC externo (Split core / Clamp) do tipo transdutor de corrente que disponibiliza no secundário uma saída analógica padrão de 2 fios e 4 a 20 mA amplificada que permite ser instalado em uma distância de até 500 metros do monitor sem perda de precisão (1%) e qualidade do sinal;
• 1 relé com capacidade de condução de 6 amperes para Alarme por temperatura elevada do Óleo NA (NF sob pedido);
• 3 relés com capacidade de condução de 6 amperes para Alarme por temperatura elevada do Enrolamento NA (NF sob pedido);
• 1 relés com capacidade de condução de 6 amperes para Desligamento por temperatura elevada do Óleo NA (NF sob pedido), com temporização de retardo programável de 0 a 20 minutos;
• 3 relés com capacidade de condução de 6 amperes para Desligamento por temperatura elevada do Enrolamento NA (NF sob pedido) com temporização de retardo programável de 0 a 20 minutos;
• 1 relé com capacidade de condução de 6 amperes para sinalização de falha no monitor (watchdog);
• 1 relé com capacidade de condução de 6 amperes auxiliar que pode ser programado para ser utilizado como alarmes, desligamentos ou diferencial de temperatura;
• 3 relés com capacidade de condução de 6 amperes para acionamento de grupos de ventilação ou bomba NA ou NF, com histerese programável 0 a 30 °C e inter-travamento temporizado de 15 segundos;
