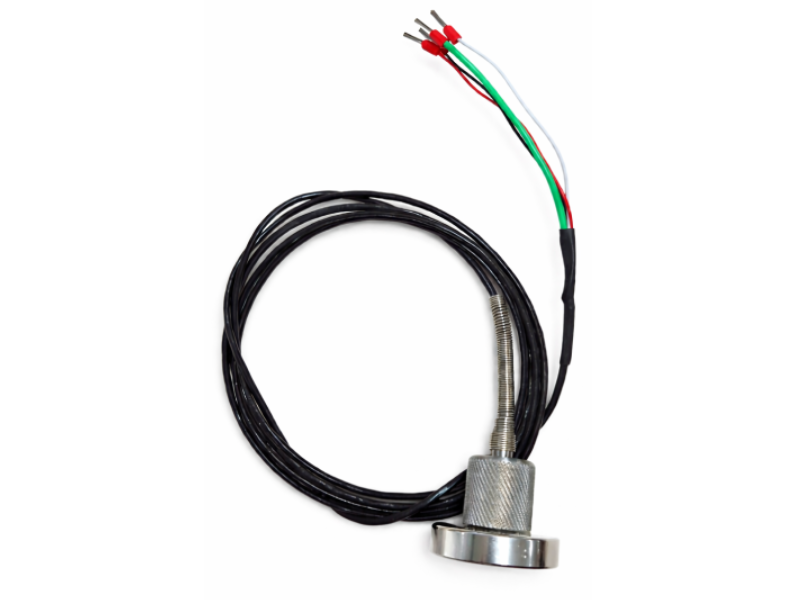

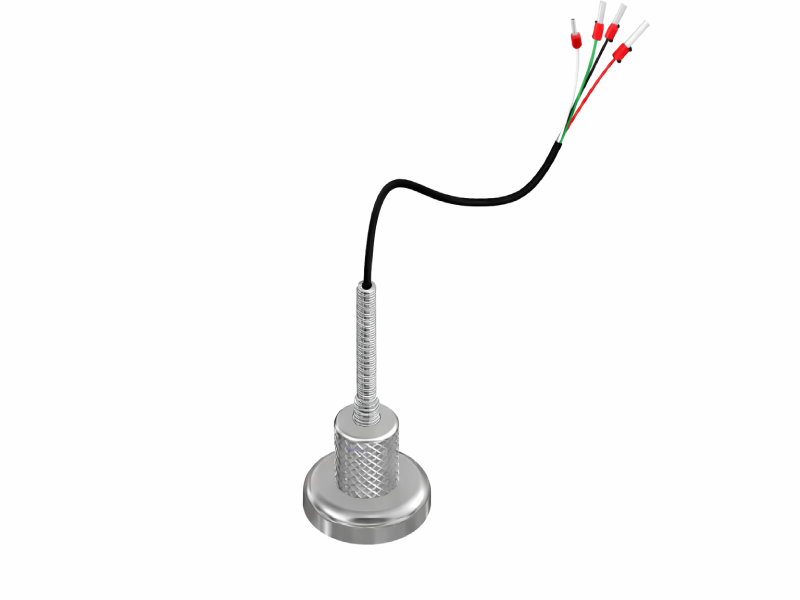

Sensor Magnético PT-100

Sensor PT100 com fixação magnética para medir a temperatura em superfícies de transformadores e equipamentos elétricos.

Configure sua cotação

Código PA / SKU: Selecione as opções para consultar o PA.

Descrição

O sensor magnético de temperatura PT100 foi construído de acordo com rígidos padrões de qualidade, projetado para trabalhar em transformadores a óleo, fornos de máquinas. Atende aos níveis de requisitos, suporte e confiabilidade de acordo com IEC, DIN, IEEE, ABNT.
Ideal para tomada de temperatura em qualquer parte da superfície do tanque do transformador ou máquina, não necessita de poço, pontos de fixação ou cola para adesão e contato com a superfície do metal (aço magnético). O princípio da medição é avaliar a variação da resistência elétrica com a temperatura usando o coeficiente de temperatura da platina pura é 0,385 Ohm/K. conforme IEC 751 (DIN 43760). Os dados IEC são válidos para valores de resistência nominal de 100 ohms a 0°C. Esta norma também define as classes de tolerância A e B na faixa de – 200 até +850 °C.

Dados técnicos

Características

Máx densidade de energia Magnética

KNH48;  N =   Neodímo; 48 = (48 MegaGauss)

Força de Atração

+90Kg

Entrada de Medição de Temperatura

1 Sensor – PT100 (EN 60751 – DIN 43760)

Range de Medição

-40ºC a + 230°C

    Isolamento

2Kv

    Precisão

0,03°C

    Permutabilidade

±0,06%, ±0,2°C

    Sensibilidade

0,39%/°C

    Material Magnético

Néodimo-Ferro-Boro (NdFeB)

    Material cabo

Teflon – 3x24AWG

    Dimensão Parte Magnética

20mm ⌀ 40mm

    Comprimento do cabo

Conforme especificado pelo cliente

    Fixação

Magnética

Ensaio de Tipo Realizados

• Tensão aplicada: 2 KV / 60Hz / 1 min. (contra terra).
