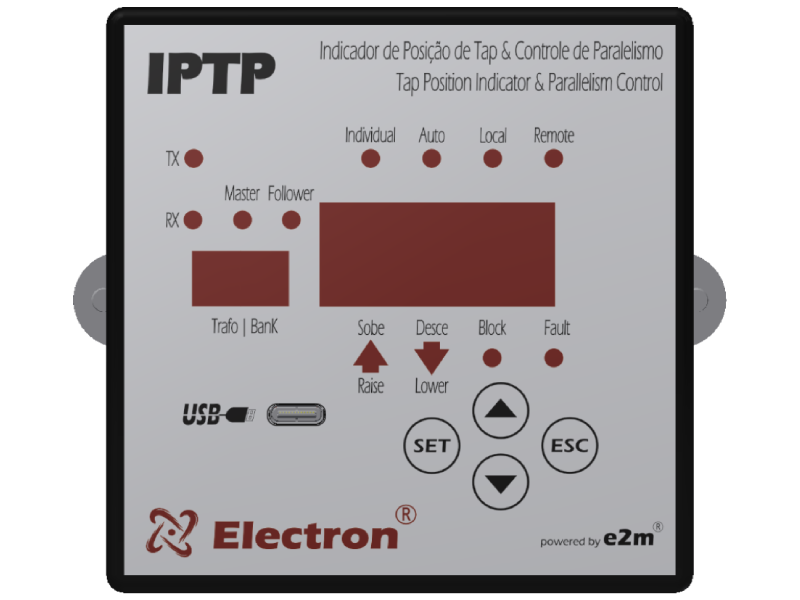

O indicador de posição e controle de paralelismo IPTP destina-se a gerenciar paralelismo entre transformadores com comutador sob carga que possuem a mesma quantidade de TAP’s (até 51) e igual impedância, ele gerencia o paralelismo através do método Mestre-seguidor em transformadores trifásicos e monofásicos com até 32 equipamentos em rede onde apenas 1 (um) é elencado com MESTRE e este supervisiona todos os demais através de protocolo de comunicação inteligente que é capaz de detectar e indicar quais dos equipamentos em rede apresentam falhas e até tomar decisões autônomas, bem como disponibilizar informações para gerar automaticamente um autodiagnóstico de todo o sistema, afim de agilizar uma possível intervenção do operador ou manutenção.
Características
• Tamanho reduzido 48x96x140mm;
• Alimentação universal 48 a 265 Vcc/Vca;
• Caixa de alta resistência mecânica, construída totalmente em alumínio padrão DIN IEC 61554;
• Display de 3 dígitos de alta luminosidade altura de 20 mm e casa decimal de 13 mm;
• 12 LED’s no frontal que possibilitam a indicação à distância de operação e ocorrência de eventos;
• USB 2.0 frontal para parametrização através do software UseEasy™;
• Saída Digital RS485 (ANSI/TIA/EIA-485-A) com protocolo Modbus RTU e DNP 3 (Level 1) para acesso remoto a todos os parâmetros medidos;
• Auto Baud Rate, 1,200 a 57,600 bps (Detecta automaticamente a velocidade da rede de comunicação);
• Entrada de sinal da cora Potenciométrica (mA ou Resistivo);
• 2 Contatos NA para subir e descer TAP;
• 3 Contatos para indicação remota do status do Monitor;
• 2 Contatos para programação de acesso remoto;
• Caixa de alta resistência mecânica, construída totalmente em alumínio;
• Contato para Indicação de Falhas (Watchdog);
• Saída Analógica de 0 a 1, 0 a 5, 0 a 10, 0 a 20 e 4 a 20 mA configurável via frontal;
• Tensão Aplicada (IEC 60255-5): 2kV / 60Hz / 1 min. (contra terra);
• Imunidade e Transitórios Elétricos (IEC 60255-22-1): 2,5kV / 1,1MHz / 2 seg. / 400 surtos/seg;
• Descargas Eletrostáticas (IEC 60255-22-2): Modo ar = 8kV / Modo contado = 6 kV;
• Imunidade a perturbação eletromagnética irradiada (IEC61000-4-3): 80 a 1000 MHz / 10V/m;
• Imunidade a transitórios Elétricos Rápidos (IEC60255-22-4): Alim/Entr./Saídas =4KV/ comum 2kV;
• Imunidade a Surtos (IEC60255-22-5): fase/neutro 1KV, 5 por polar. (±) – fase-terra/neutro-terra 2KV, 5 por polar (±);
• Imunidade a perturbações Eletromagnéticas conduzidas (IEC 61000-4-6): 0,15 a 80 MHz / 10V/m;
• Ensaio Climático (IEC 60068-21-14):- 40ºC 80ºC / 72 horas;
• Resistência à Vibração (IEC 60255-21-1): 3 eixos / 10 a 150Hz / 2G / 160min/eixo;
• Resposta à Vibração (IEC 60255-21-1): 3 eixos / 0,075mm-10 a 58 Hz / 1G de 58 a 150 Hz / 8min/eixo;
