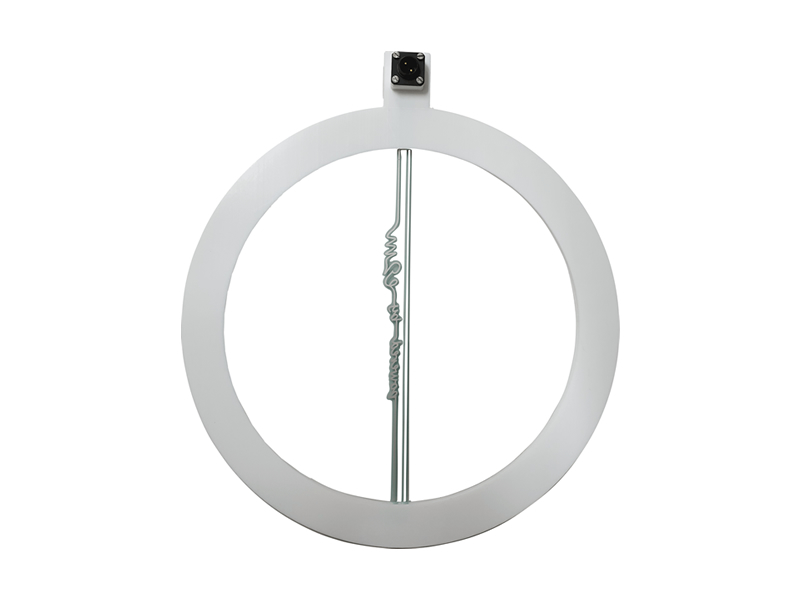

O Sensor de Ruptura de Disco é um dispositivo eletrônico que possui um circuito de trilha contínua. Sua principal função é detectar a ruptura de um disco de ruptura em um sistema. Quando o disco se rompe, a trilha do sensor é interrompida, cessando o fluxo de corrente elétrica através dela. Se o sensor estiver conectado em série com a bobina de um Relé Rápido Auxiliar (RARE), a interrupção da corrente fará com que o relé desenergize. Isso, por sua vez, permite que os contatos normalmente fechados (NAF) do relé retornem à sua posição de repouso, acionando um alarme, campainha, indicadores remotos ou um sistema de controle de processo.

Principais características técnicas incluem: corrente máxima de operação de 500mA e tensão máxima de 26Vcc; faixa de temperatura de operação entre -40°C e +260°C; conector com grau de proteção IP67 (proteção contra poeira e submersão temporária em água) conforme norma IEC-60529.

Montagem envolve: posicionar o sensor na flange reta com conector voltado para baixo, apertar parafusos com torque especificado, não adicionar vedação extra, conectar o conector PA/P4A ao cabo blindado 18AWG e finalmente conectar ao sistema de controle.

Dimensões disponíveis: 8” e 10”. Para pedidos, contatar o fabricante Electron informando modelo, quantidade e detalhes específicos, seguindo procedimentos de solicitação.

Garantia de 2 anos cobrindo defeitos de fabricação. Não cobre transporte, danos externos, reparos não autorizados, desgaste natural, uso inadequado ou condições fora das especificações.

Enviar produto defeituoso à Electron com nota fiscal, embalado adequadamente e informações sobre o defeito. Análise técnica será realizada na sede da empresa.

Adequado para líquidos e gases dentro dos limites técnicos especificados (500mA, 26Vcc, -40°C a +260°C). Instalação correta conforme manual e normas é crucial.

Proteção IP67 garante segurança contra poeira e submersão temporária em água, mantendo integridade do sinal em ambientes industriais adversos.
