O CFAD é um equipamento inovador projetado para converter sinais analógicos em digitais e transmiti-los remotamente através de fibra óptica. Sua principal função é assegurar a “imunidade e integridade dos sinais, bem como a economia de espaço físico dentro dos canais.”

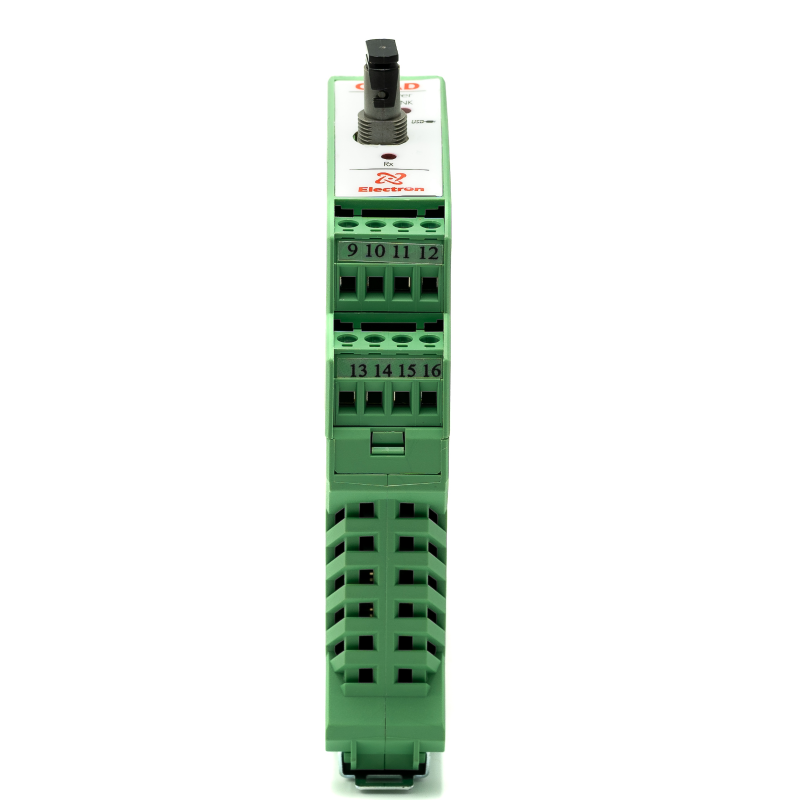

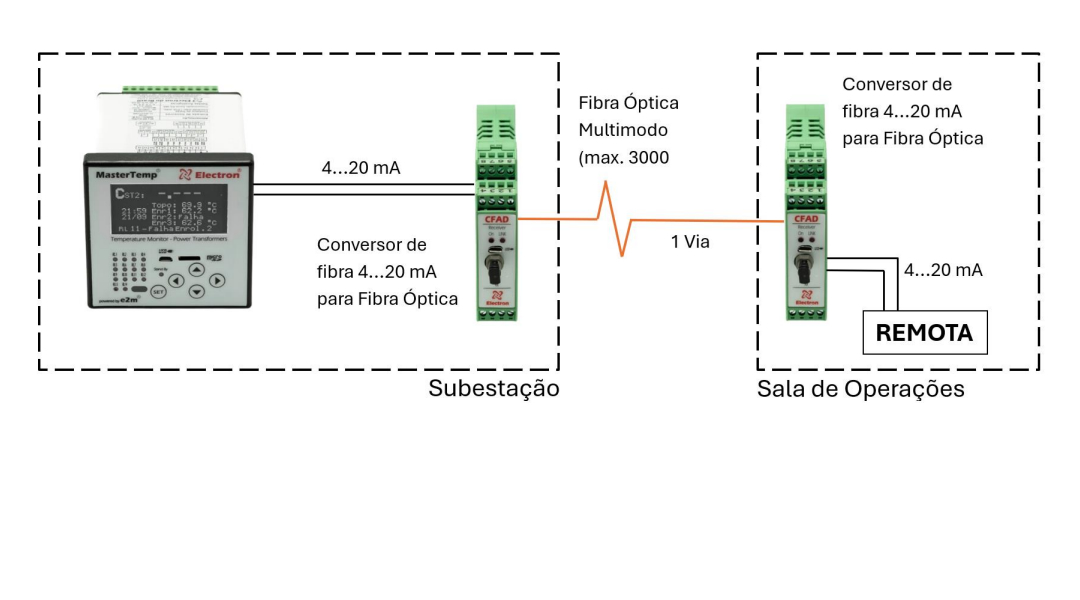

Aplicações Ideais: O equipamento é “Ideal para ambientes de subestações elétricas, plataformas de petróleo, indústrias, sistemas de automação e redes de comunicação.”
Flexibilidade de Conversão: O CFAD pode converter “sinais analógicos de 0 a 20mA e/ou 0 a 24Vdc em sinais digitais que viajam em apenas uma fibra óptica multimodo com conector padrão ST.”
Configuração e Qualidade: O equipamento inclui uma porta USB para parametrização via software UseEasy, desenvolvido pela Electron, garantindo “praticidade e facilidade na configuração do sistema”. Construído com “rigorosos padrões de qualidade” e “componentes eletrônicos de última geração (SMD)”, o hardware do CFAD é “projetado para suportar condições severas de trabalho” e pode ser “instalado diretamente em painéis de subestações elétricas”, atendendo a padrões como IEC, DIN, IEEE e ABNT.
– Tensão de Operação: 24 a 275 Vcc/Vca 50/60Hz;
– Temperatura de Operação: -20°C a +70°C;
– Comprimento máximo: 3000 metros (fibra óptica multimodo, 62,5/125 µm);
– Conector de fibra: Padrão ST;
– Potência de transmissão mínima: -14.0 dB.m (fibra óptica multimodo, 62,5/125 µm);
– Potência de transmissão máxima: -10.0 dB.m (fibra óptica multimodo, 62,5/125 µm);
– Sensibilidade de recepção mínima: -24 dB.m (fibra óptica multimodo, 62,5/125 µm);
– Compatibilidade: Fibra óptica multimodo 50/125 µm, 62.,5/125 µm, 100/140 µm e 200 µm;
– Comprimento de onda: 850 ηm;

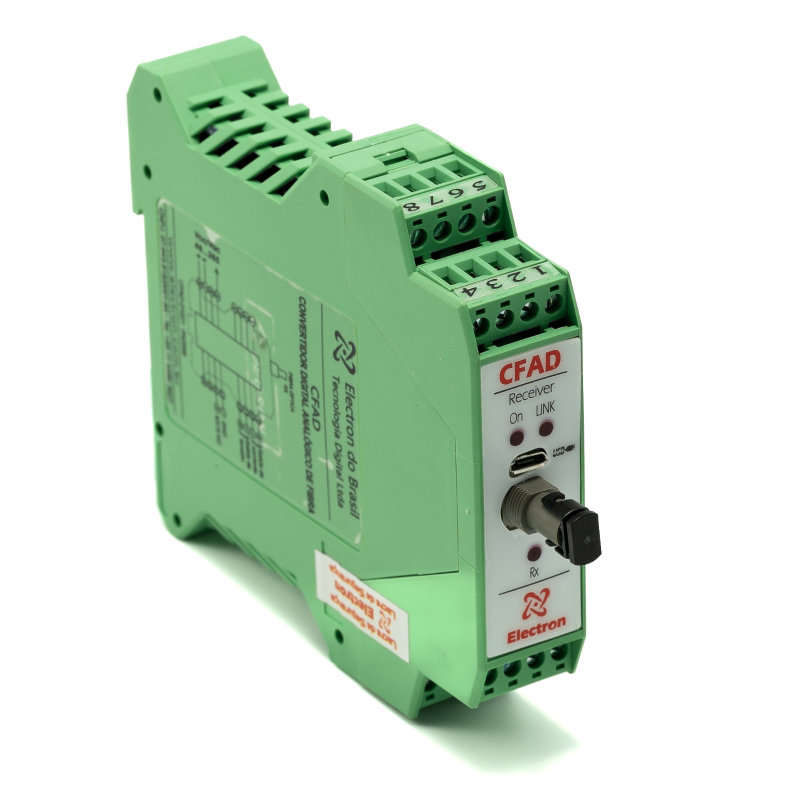

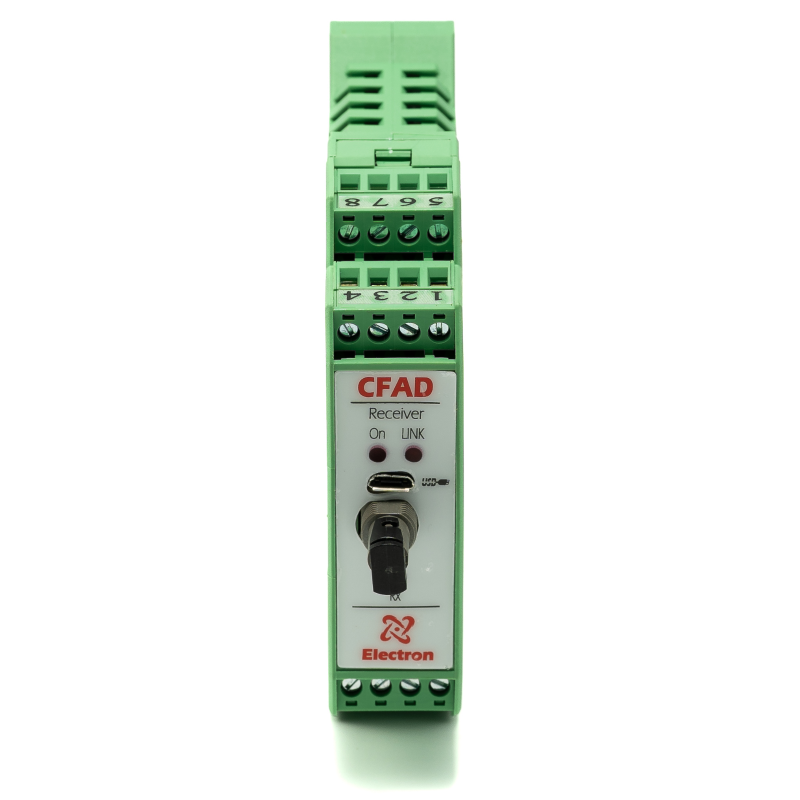

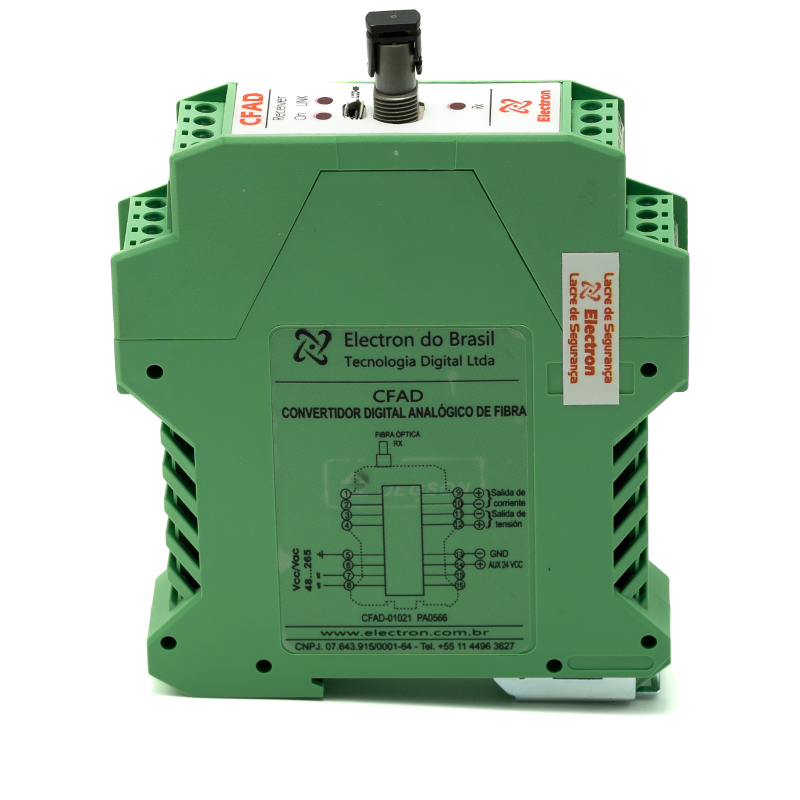

– Indicação com LED’s para status: Ligado, transmissão / recepção de dados e link;
– Resistência a interferências: EMI / RFI e oscilações de corrente, ideal para comunicações de dados próximo a transformadores, equipamentos elétricos pesados e outras interferências elétricas ou de rádio;
– Erro máximo da entrada analógica: 0,1 % fim de escala;
– Leitura de corrente: 0 a 20 mA;
– Leitura de tensão: 0 a 24 Vcc;
– Isolação entre barramento e alimentação: 4 KV / 60 Hz / 1 minuto;
– Isolação entre entrada analógica: 3.5 KV / 60 Hz / 1 minuto;
– Isolação entre saída digital RS485(ANSI/TIA/EIA-485-A): 3.5 KV / 60 Hz / 1 minuto;
– Erro máximo da saída analógica 0,1 % fim de escala;
– Saída de corrente 0 a 1, 0 a 5, 0 a 10, 0 a 20 e 4 a 20 mA;
|
Carga máxima |
| 0 a 5, 0 a 10, 0 a 20 e 4 a 20 mA; |
| 0 a 1mA – 20KΩ; |
| 0 a 5mA – 4 KΩ; |
| 0 a 10mA – 2 KΩ; |
| 0 a 20mA – 1 KΩ; |
| 4 a 20mA – 1KΩ; |
– Isolação entre barramento e alimentação: 4 KV / 60 Hz / 1 minuto;
– Isolação entre entrada analógica: 3.5 KV / 60 Hz / 1 minuto;
– Isolação entre saída digital RS485(ANSI/TIA/EIA-485-A): 3.5 KV / 60 Hz / 1 minuto;
– Comprimento máximo dos cabos: 1.200 metros;
– Modo de transmissão: Half Duplex;
– Auto Baud Rate: 1.200 a 57.600 bps (Também detecta automaticamente a velocidade da rede de comunicação);
– Capacidade máxima de dispositivos na rede: 32 equipamentos;
– Resistor de terminação: 120 Ohms (habilitado por jumper);
– Proteção de barramento RS485: ± 30 KV ESD. Proteção em 3 estágios (Robusto);
– Resistência a interferências: Resistente a relâmpagos e danos causados por descargas eletrostáticas;
– Isolação entre barramento e alimentação: 4 KV / 60 Hz / 1 minuto;
– Isolação entre entrada auxiliar: 4 KV / 60 Hz / 1 minuto de 2W / 24Vcc;
– Isolação entre entrada analógica: 3.5 KV / 60 Hz / 1 minuto;
– Isolação entre saída analógica: 3.5 KV / 60 Hz / 1 minuto;
