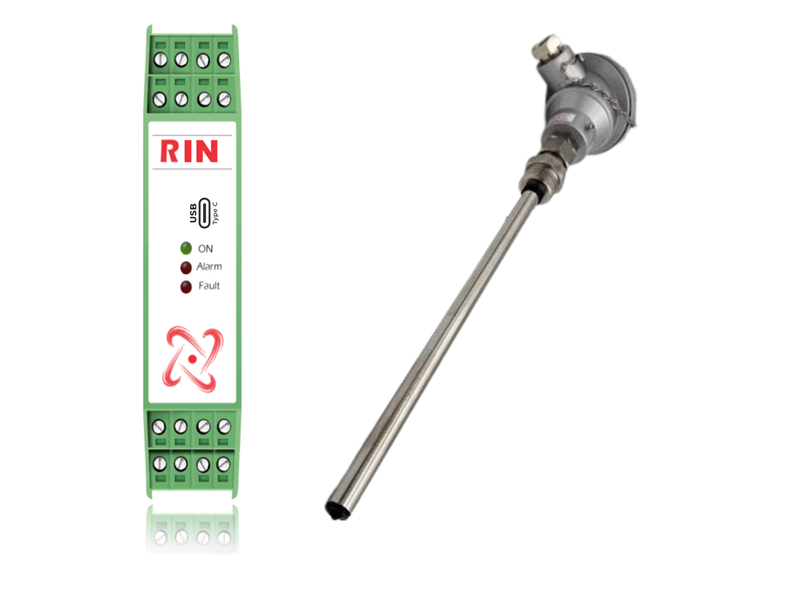

O Relé Indicador de Nível (RIN) foi desenvolvido para “supervisionar a ausência de líquido (Óleo, Água, etc.) em Transformadores de Tanque Corrugado (Herméticos) e tanques de líquidos em geral”, com o objetivo de “monitorar continuamente a integridade dos vazamentos.” Este dispositivo é crucial para garantir a segurança e o bom funcionamento de equipamentos industriais, detectando a ausência de líquidos que podem comprometer sua operação.
O RIN opera monitorando o nível de líquido através de um sensor fotoelétrico. Este sensor detecta a presença de líquido (óleo, água ou qualquer líquido) continuamente, operando em temperaturas de até 120°C. O mecanismo de detecção baseia-se na refração da luz.
Conforme o manual: “a operação deste sensor é através da refração da luz que é detectada quando a cúpula de polissulfona, pertencente à família de termoplásticos de alto desempenho, detecta a ausência de líquido, o sensor detecta instantaneamente variações internas causadas por esta refração e imediatamente aciona o relé que está no módulo de potência e controle do sensor.”

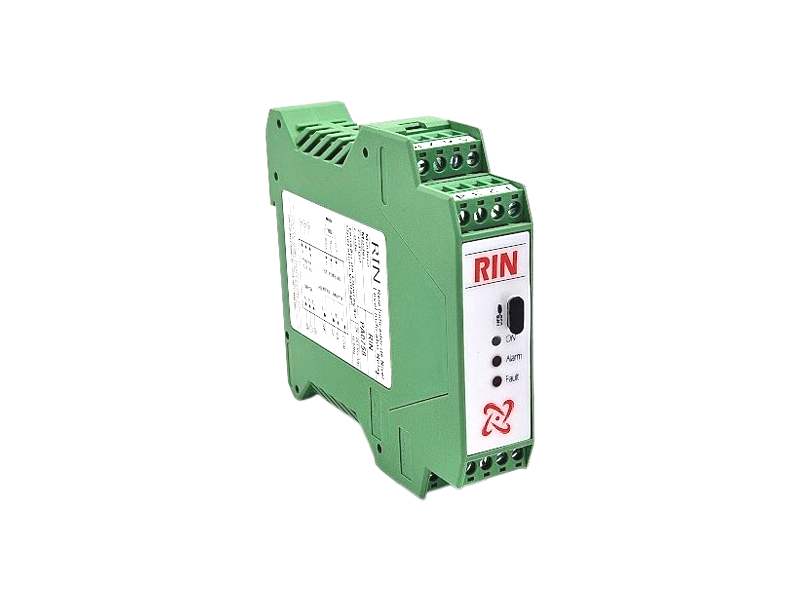

O módulo do RIN é microprocessado, totalmente isolado e protegido contra surtos elétricos e induções, utilizando componentes eletrônicos de última geração (SMD) e construído de acordo com “estritos padrões de qualidade”. Seu hardware foi projetado para “suportar condições severas de trabalho”.
O RIN pode ser instalado diretamente em:
- Transformadores e tanques de dimensões industriais em subestações de energia.
- Plataformas offshore.
- Indústrias químicas.
Ele atende aos níveis de requisitos, suporte e confiabilidade de acordo com as normas IEC, DIN, IEEE e ABNT.
• Alimentação universal 48 a 265 Vcc/Vca;
• Módulo do Relé Microprocessado e de Alta Velocidade de Operação;

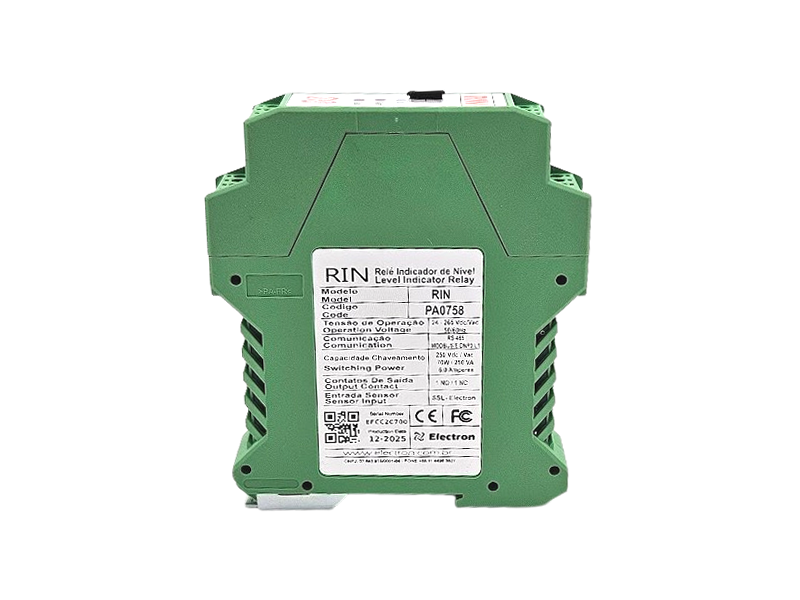

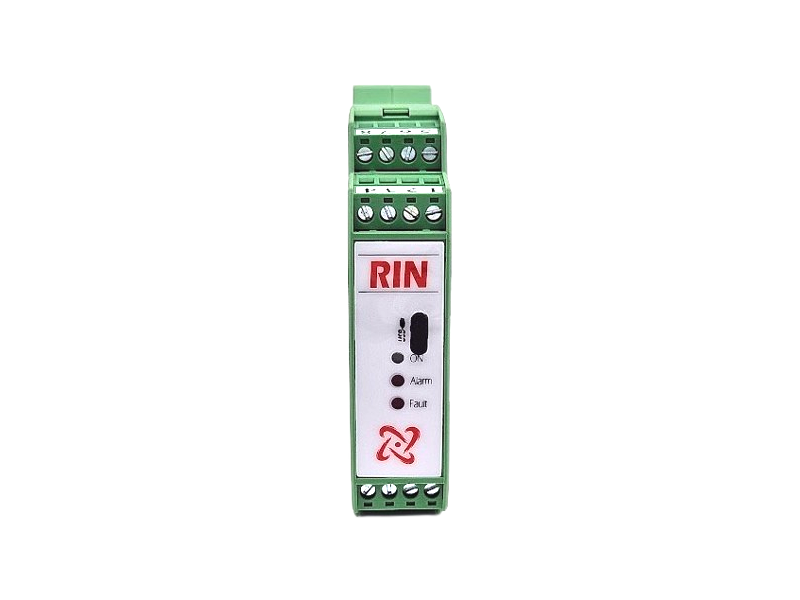

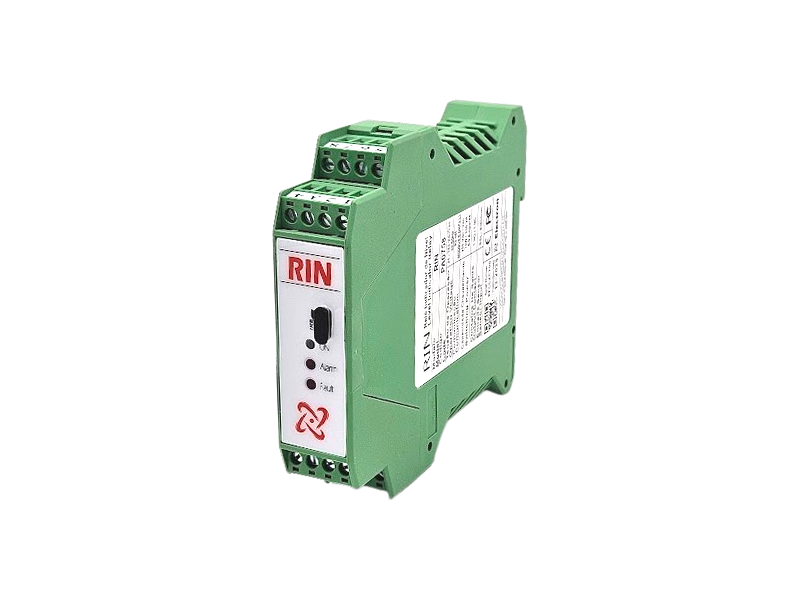

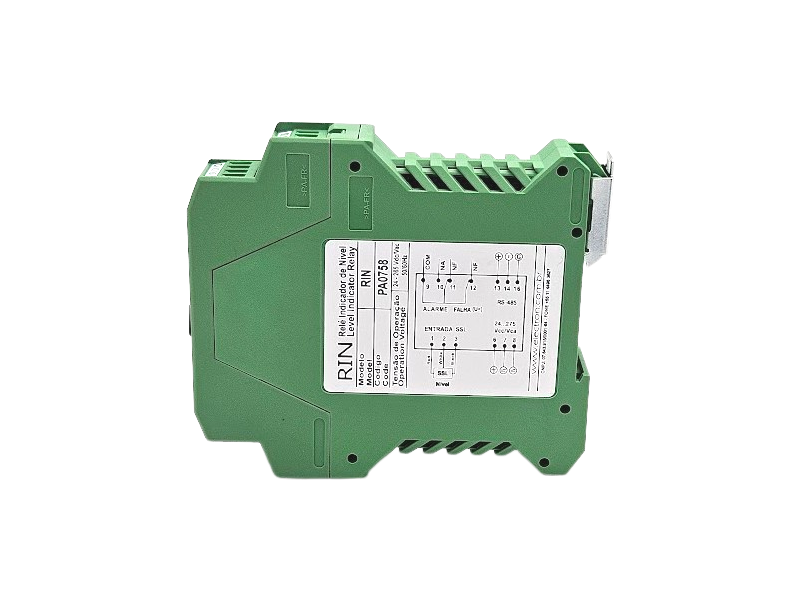

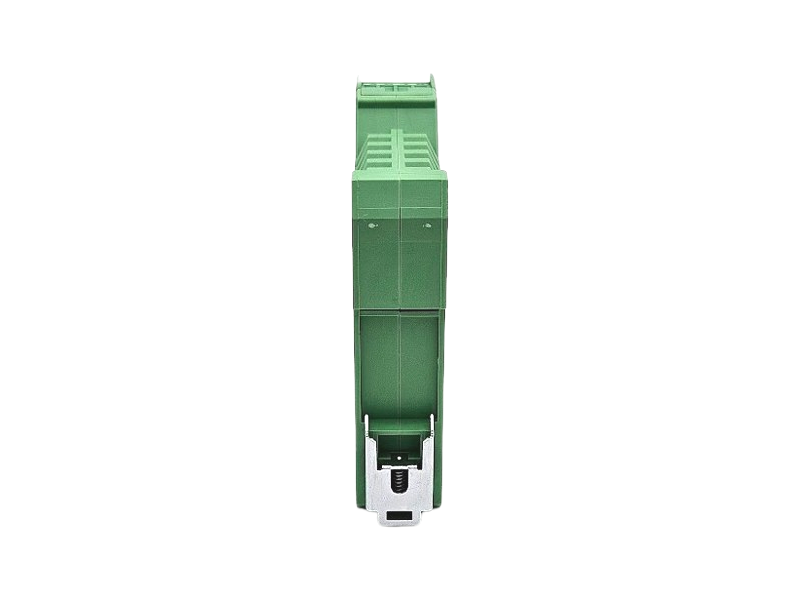

• Caixa Compacta com 22,5x100x113,5 mm em ABS para trilho DIN 35 mm;

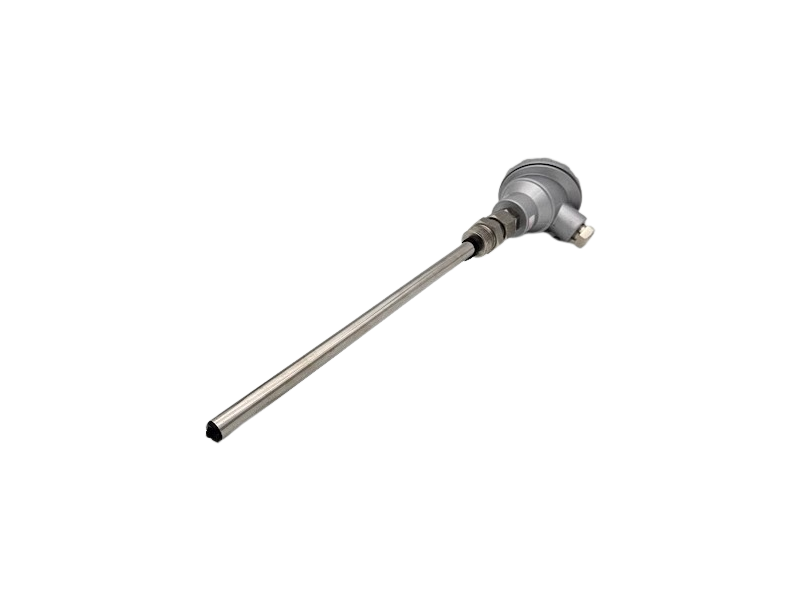

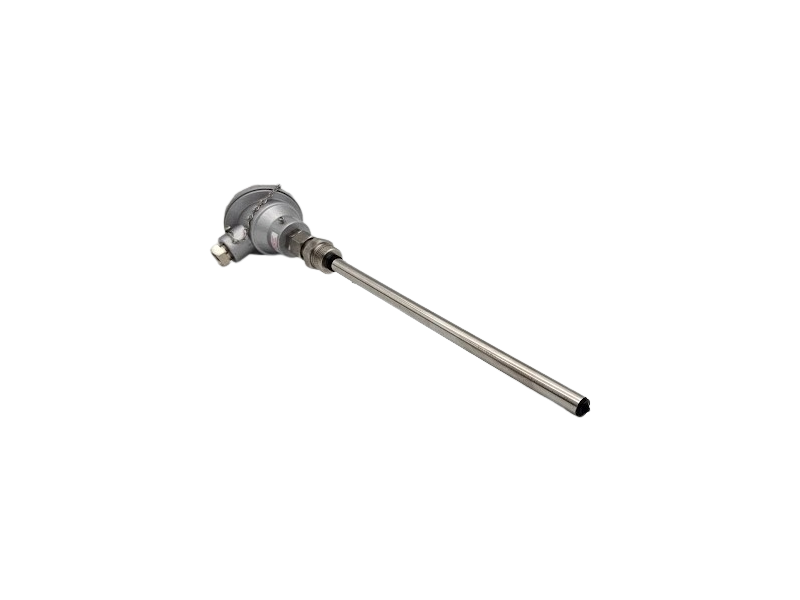

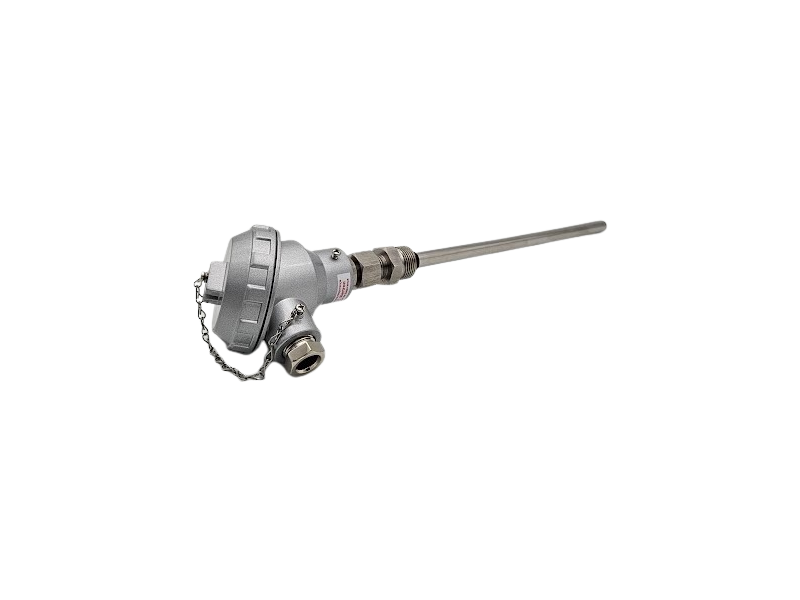

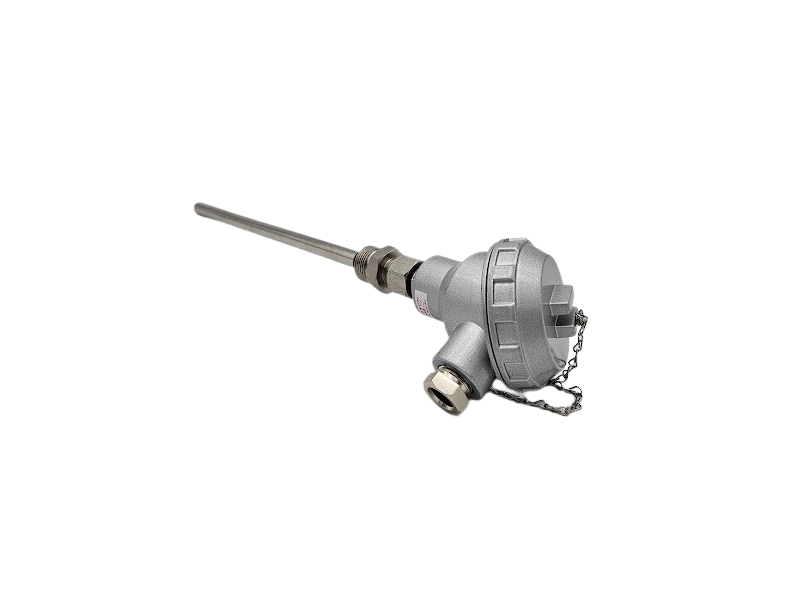

• Sensor em Aço Inoxidável AISI-304 dimensões; 14×70 / M16x70mm;
• 1 Relé de 6A com contato NAF com lógica programável;
• 1 Relé de 6A com contato NF para indicação de falhas no instrumento ou no sensor (watchdog);
• Conectores com exclusivo sistema “Pluggleble System“(Plugável);
• Saída Digital RS485 com protocolo Modbus RTU ou DNP 3 L1;
• Auto Baud Rate, velocidade de comunicação com detecção e seleção automática de 2.400 a 57.600 bps;
• USB tipo-C frontal para parametrização através do software UseEasy™;
• Fácil INSTALAÇÃO e Aplicação;
• 2 anos de garantia;
• Tensão Aplicada (IEC 60255-5): 2KV / 60Hz / 1 min. (contra terra);
• Impulso de Tensão (IEC 60255-5): 1,2/50µseg. / 5KV/ 3neg. e 3 pos. / 5 segs. Intervalo;
• Imunidade a transitórios Elétricos (IEC 60255-4) (IEC 60255-6): 2,5KV / 1,1 MHz / 2seg, 400 surtos/seg. – Ciclos;
