O Relé de Proteção Térmica EP3 IOT foi desenvolvido para supervisionar simultaneamente até 3 (três) canais de temperatura. É utilizado para proteger e monitorar transformadores a seco, motores, mancais, máquinas e processos industriais, conforme especificado na tabela ANSI. O EP3 IOT é um instrumento de alta precisão e confiabilidade, controlando os alarmes e desligamentos (TRIP), com opções de temporização.
O Relé de Proteção Térmica EP3 IOT possui um modem WiFi integrado com uma antena embutida de 3 dBi. Quando habilitado pelo usuário, esse recurso permite a conexão com a Internet. Uma vez estabelecida a conexão, o EP3 IOT disponibiliza imediatamente os dados coletados e medidos em um Servidor Broker MQTT.
Isso é acessível por meio da plataforma de monitoramento MONITRAFO.com, onde os usuários podem se cadastrar facilmente, escolher o plano que melhor atende às suas necessidades e configurar projetos com uma ou várias subestações ou transformadores.
Dessa forma, você obtém total controle para monitorar em tempo real todas as grandezas medidas, acionamentos, alarmes, manutenções, estado de saúde do transformador e muito mais. Isso pode ser feito usando a plataforma em qualquer navegador de internet ou por meio do APP MONITRAFO, disponível na Play Store (Android) e na App Store (iOS).
O EP3 IOT utiliza o protocolo de comunicação MQTT, integrando-se com a plataforma MONITRAFO.com para possibilitar um monitoramento online completo do seu transformador. Além disso, integra ferramentas de INTELIGÊNCIA ARTIFICIAL, MACHINE LEARNING, BANCO DE DADOS, FUNÇÕES PROGRAMÁVEIS, CÁLCULOS E NOTIFICAÇÕES, AGENDA DE MANUTENÇÕES.
Em caso de perda de conexão com a Internet, o EP3 IOT armazena todas as medições do período em que a comunicação esteve indisponível. Quando a conexão é restaurada, os dados são enviados para o MONITRAFO.com e armazenados em um banco de dados para consultas e cálculos, entre outros.
Também é possível utilizar a API disponível na plataforma para integrar o EP3 IOT com outras plataformas, como Azure, Google Cloud, AWS, IBM, SAP, entre outras.
| NÚMERO / ACRÔNIMO DE FUNÇÃO |
DENOMINAÇÃO DE FUNÇÃO / ACRÔNIMO |
| 2 | Relé de Partida ou fechamento Temporizado |
| 11 | Dispositivo Multifunção. |
| 16S | Dispositivo de Comunicação de Dados Seriais. |
| 23 | Dispositivo de Controle de Temperatura. |
| 26 | Dispositivo Térmico do Equipamento. |
| 30 | Relé Anunciador. |
| 49T | Relé Térmico do Transformador. |
| 74 | Relé de Alarme. |
| 77 | Dispositivo de Telemedição. |
| 94 | Saída Digital para TRIP. |
| HMI | Interface Homem Máquina. |
| TCM | Esquema de monitoramento de TRIP. |

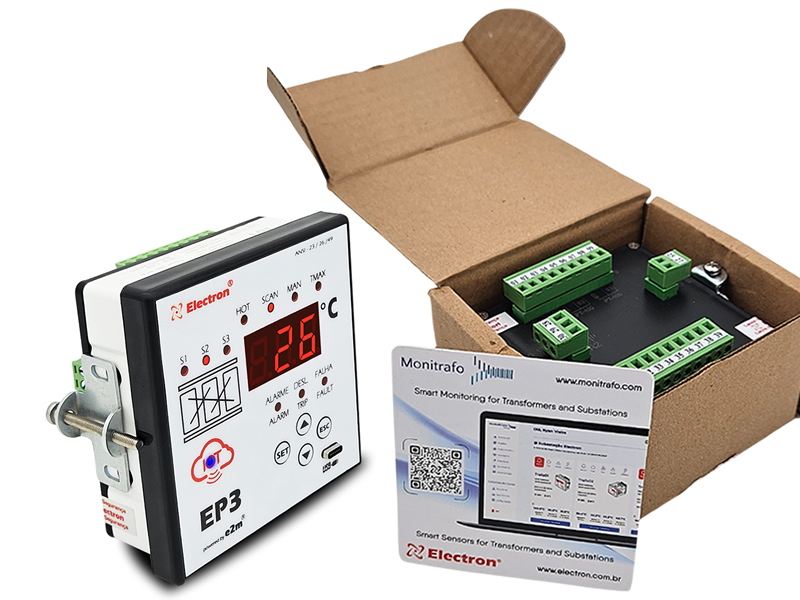

• Equipamento Compacto com profundidade de 37mm;
• Alimentação Universal 24-275 Vcc / Vca;

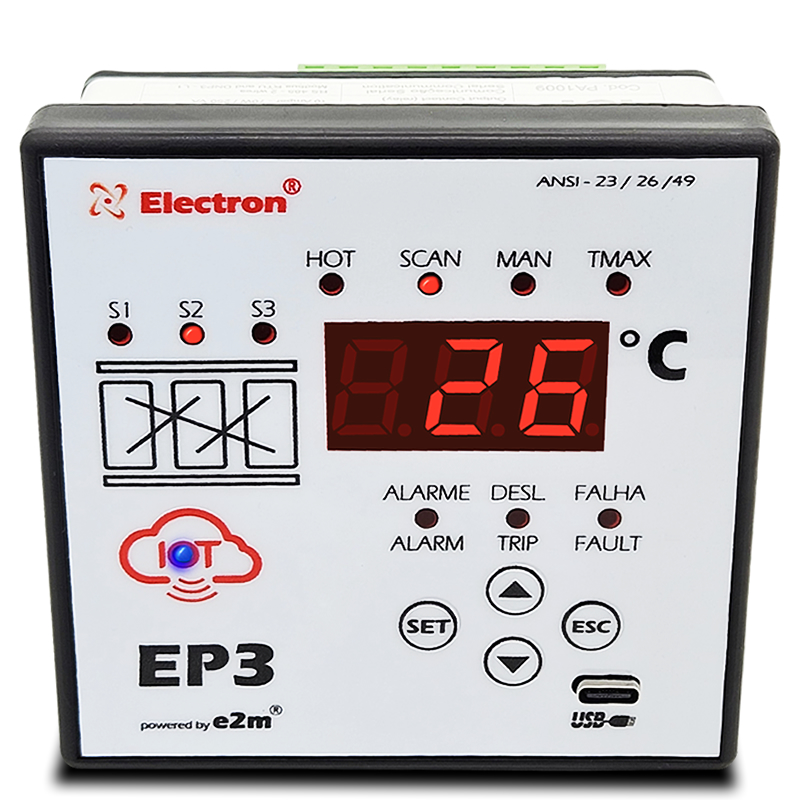

• Display numérico de alto brilho vermelho com 3 dígitos;
• Indicação simultânea das 3 temperaturas monitoradas;
• 4 Teclas de navegação;
• 11 LED’s no frontal para indicações de eventos;
• Menus intuitivos para consulta e parametrização
• MQTT – TLS/SSL – WIFI
• DNP3 – Level 1 (SERIAL)
• DNP3 – Level 1 (TCP/IP) – WIFI
• Modbus-RTU (SERIAL)
• Modbus-RTU (TCP/IP) – WIFI
Modem WIFI integrado
o Padrões 802.11 b/g/n/e/i;
o Protocolo de segurança WPA/WPA2/WPA-Enterprise;
o Criptografia AES/RSA/ECC/SHA;
o Taxa de dados até 150 Mbps;
o Antena embutida de 3 dBi (decibel isotrópico)
o Potência de Transmissão até 21 dBm (decibel milliwatt);
Bluetooth
o Classe 2 – 2,5 mW (4 dBm);
o Criptografia tipo FIPS;
o Versão 4.2 BR / EDR e BLE (Low Energy);
USB
o Versão 2.0;
o Taxa de transferência 480Mbps;
o Conector Tipo-C
RS 485
o Padrão ANSI/TIA/EIA-485-A;
o Max. 32 equipamentos;
o Half duplex;
o Multipoint;
o Max. distância 1.200 metros;
o 2 fios metálicos;
o Velocidade automática de 1,200 a 57,600 bps

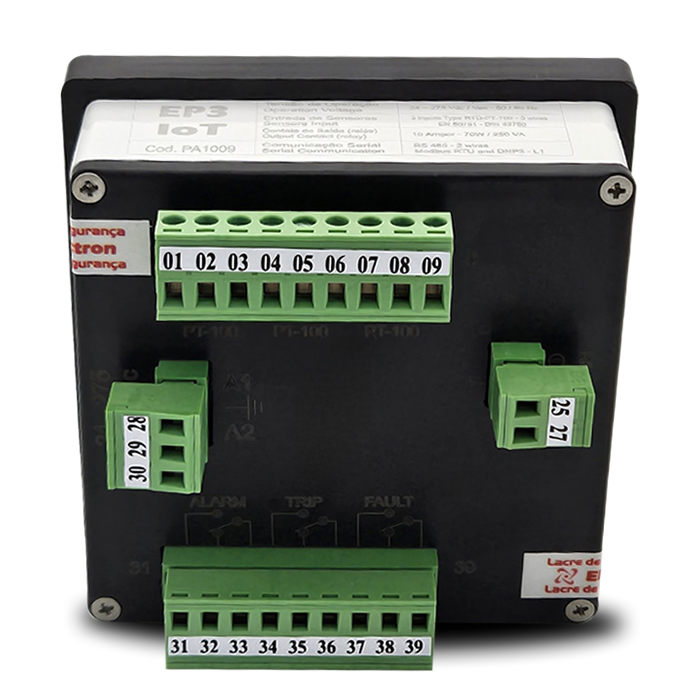

• 3 entradas para de medição de temperatura com sensor tipo PT100 3 fios (EN60751-DIN43760);
• Exatidão de 0,5% (FS)
• Faixa de medição de temperatura 0ºC a 200°C;
• 01 Relé (NAF) com capacidade de 10 amperes para Alarme de Temperatura;
• 01 Relé (NAF) com capacidade de 10 amperes para TRIP (desligamento);
• 01 Relé (NAF) com capacidade de 10 amperes para Indicação de Falha (watchdog);
• Menus intuitivos para consulta e parametrização.
• Tensão Aplicada (IEC 60255-5): 2kV / 60Hz / 1 min. (contra terra);
• Impulso de Tensão (IEC 60255-5): 1,2/50 µseg. / 5kV / 3 neg. e 3 pos. / 5 segs. Intervalo;
• Descargas Eletrostáticas (IEC 60255-22-2): Modo ar = 8KV / Modo contado = 6 KV;
• Imunidade a perturbação eletromagnética irradiada (IEC61000-4-3): 80 a 1000 MHz / 10V/m;
• Imunidade a transitórios Elétricos Rápidos (IEC60255-22-4): Alim/Entr./Saídas=4KV/comum 2Kv;
• Imunidade a Surtos (IEC60255-22-5): fase/neutro 1KV, 5 por polar (±) – fase-terra/neutro-terra 2KV, 5 por polar (±);
• Imunidade a perturbações Eletromagnéticas conduzidas (IEC61000-4-6): 0,15 a 80 MHz / 10V/m;
• Ensaio Climático (IEC60068-21-14): – 40ºC + 85ºC / 72 horas;
• Resistência à Vibração (IEC60255-21-1): 3 eixos / 10 a 150Hz / 2G / 160min/eixo;
• Resposta à Vibração (IEC60255-21-1): 3 eixos / 0,075mm-10 a 58 Hz / 1G de 58 a 150 Hz / 8min / eixo.
