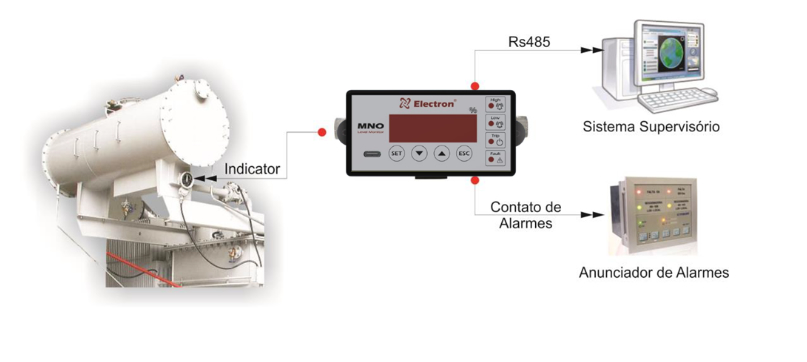

Monitor de Nível de Óleo microprocessado de alta precisão, recebe a informação do Indicador Magnético e exibe no display de 4 dígitos a variação entre 0 e 100% com 3 níveis de programação de alarmes configuráveis pelo usuário. Possui saída RS485 com protocolos Modbus RTU e DNP 3.0.
Características
• Equipamento Compacto medindo 48x96x140mm, padrão DIN IEC 61554 em alumínio extrudado para fixação em porta de painel;
• Alimentação Universal 48-265 Vcc / Vca;
• Display de 4 dígitos de alta luminosidade altura de 14mm (vermelho);
• Teclas de sensibilidade Táctil;
• Indicação de medição de nível de óleo de 0% a 100%;
• Consulta no display de nível máximo e nível mínimo atingido no período;
• DNP3 – Level 1;
• Modbus-RTU;
USB
• Versão 2.0;
• Taxa de transferência 480Mbps;
• Conector tipo Micro-B;
RS-485
• Padrão ANSI/TIA/EIA-485-A;
• Max. 32 equipamentos;
• Half Duplex;
• Multipontos;
• Distância Máx.1.200 metros;
• 2 fios metálicos;
• Velocidade automática de 1.200 a 57.600 bps;
• Entrada compensada para 1 Boia Resistiva (até 400 Ohms) ou Sinal Analógico de 4 a 20mA;
• Faixa de medição de Nível de 0 a 100%;
• 04 Relés com capacidade de 6 amperes para indicação de alarmes e falha;
• Saída Analógica de 0 a 1 mA, 0 a 5 mA, 0 a 10 mA, 0 a 20 mA e 4 a 20 mA configurável diretamente no frontal;
• Tensão Aplicada (IEC 60255-5): 2kV / 60Hz / 1 min. (contra terra);
• Impulso de Tensão (IEC 60255-5): 1,2/50 seg. / 5kV / 3 neg. e 3 pos. / 5 segs. Intervalo;
• Descargas Eletrostáticas (IEC 60255-22-2): Modo ar = 8KV / Modo contado = 6 KV;
• Imunidade a perturbação eletromagnética irradiada (IEC61000-4-3): 80 a 1000 MHz / 10V/m;
• Imunidade a transitórios Elétricos Rápidos (IEC60255-22-4): Alim/Entr./Saídas=4KV/comum 2Kv;
• Imunidade a Surtos (IEC60255-22-5): fase/neutro 1KV, 5 por polar (±) – fase-terra/neutro-terra 2KV, 5 por polar (±);
• Imunidade a perturbações Eletromagnéticas conduzidas (IEC61000-4-6): 0,15 a 80 MHz / 10V/m;
• Ensaio Climático (IEC60068-21-14): – 40ºC + 85ºC / 72 horas;
• Resistência à Vibração (IEC60255-21-1): 3 eixos / 10 a 150Hz / 2G / 160min/eixo;
• Resposta à Vibração (IEC60255-21-1): 3 eixos / 0,075mm-10 a 58 Hz / 1G de 58 a 150 Hz / 8min / eixo.
