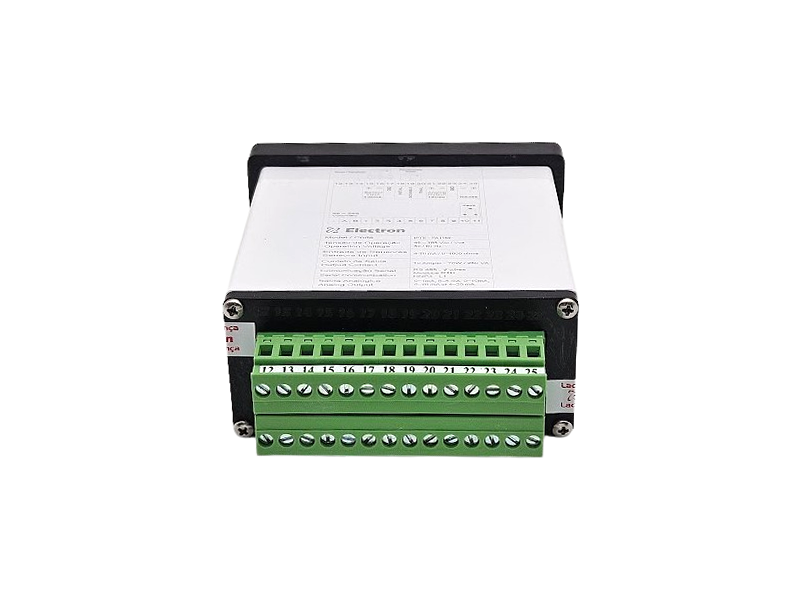

Indicador de Posição de TAP microprocessado para indicação de até 51 posições, com modo de apresentação de posição totalmente configurável pelo usuário, podendo ser instalado em todos os comutadores sob carga existentes atualmente ou comutadores a vazio com chave resistiva. Possui saída RS485 com protocolos Modbus RTU e DNP 3.0.
Características
• Equipamento Compacto medindo 48x96x140mm, padrão DIN IEC 61554 em alumínio extrudado para fixação em porta de painel;
• Alimentação Universal 48-265 Vcc / Vca;
• Display de 4 dígitos de alta luminosidade altura de 14 mm;
• Teclas de sensibilidade Táctil;
• Indicação de posição de TAP de transformadores;
• Consulta de TAP máximo e mínimo atingido no período;
• DNP3 – Level 1;
• Modbus-RTU;
USB
• Versão 2.0;
• Taxa de transferência 480Mbps;
• Conector tipo Micro-B;
RS-485
• Padrão ANSI/TIA/EIA-485-A;
• Max. 32 equipamentos;
• Half Duplex;
• Multipontos;
• Distância Máx.1.200 metros;
• 2 fios metálicos;
• Velocidade automática de 1.200 a 57.600 bps;
• Entrada de sinal da Coroa Potenciométrica (mA ou Resistivo);
• Faixa de medição de 0 a 50 Posições (0 a 5000 Ohms) passo máximo de 100 Ohms;
• 08 Relés com capacidade de 6 amperes para alarmes e comandos;
• Saída Analógica de 0 a 1 mA, 0 a 5 mA, 0 a 10 mA, 0 a 20 mA e 4 a 20 mA configurável diretamente no frontal;
• Tensão Aplicada (IEC 60255-5): 2kV / 60Hz / 1 min. (contra terra);
• Impulso de Tensão (IEC 60255-5): 1,2/50 seg. / 5kV / 3 neg. e 3 pos. / 5 segs. Intervalo;
• Descargas Eletrostáticas (IEC 60255-22-2): Modo ar = 8KV / Modo contado = 6 KV;
• Imunidade a perturbação eletromagnética irradiada (IEC61000-4-3): 80 a 1000 MHz / 10V/m;
• Imunidade a transitórios Elétricos Rápidos (IEC60255-22-4): Alim/Entr./Saídas=4KV/comum 2Kv;
• Imunidade a Surtos (IEC60255-22-5): fase/neutro 1KV, 5 por polar (±) – fase-terra/neutro-terra 2KV, 5 por polar (±);
• Imunidade a perturbações Eletromagnéticas conduzidas (IEC61000-4-6): 0,15 a 80 MHz / 10V/m;
• Ensaio Climático (IEC60068-21-14): – 40ºC + 85ºC / 72 horas;
• Resistência à Vibração (IEC60255-21-1): 3 eixos / 10 a 150Hz / 2G / 160min/eixo;
• Resposta à Vibração (IEC60255-21-1): 3 eixos / 0,075mm-10 a 58 Hz / 1G de 58 a 150 Hz / 8min / eixo.
